离线语音识别模块使用说明

ASRPRO01是一款集成了离线语音识别功能的模块，用户可以通过该模块实现语音识别功能。

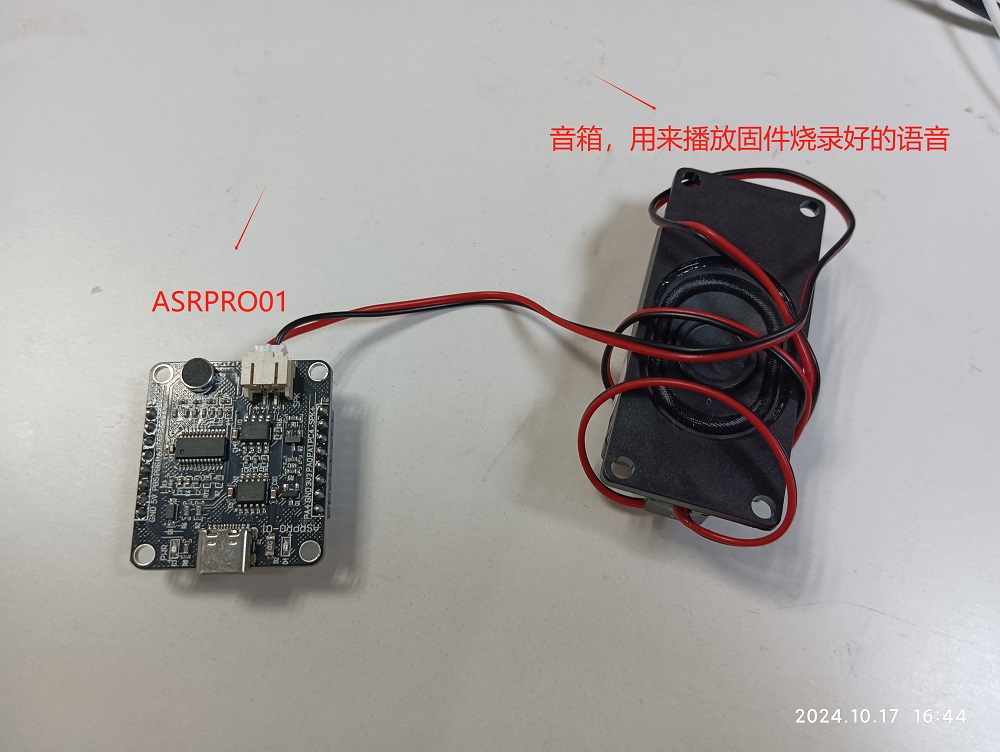

如下图，它还可以连接一个音箱，用来播放烧录好的文本语音。

1. 软件下载及安装

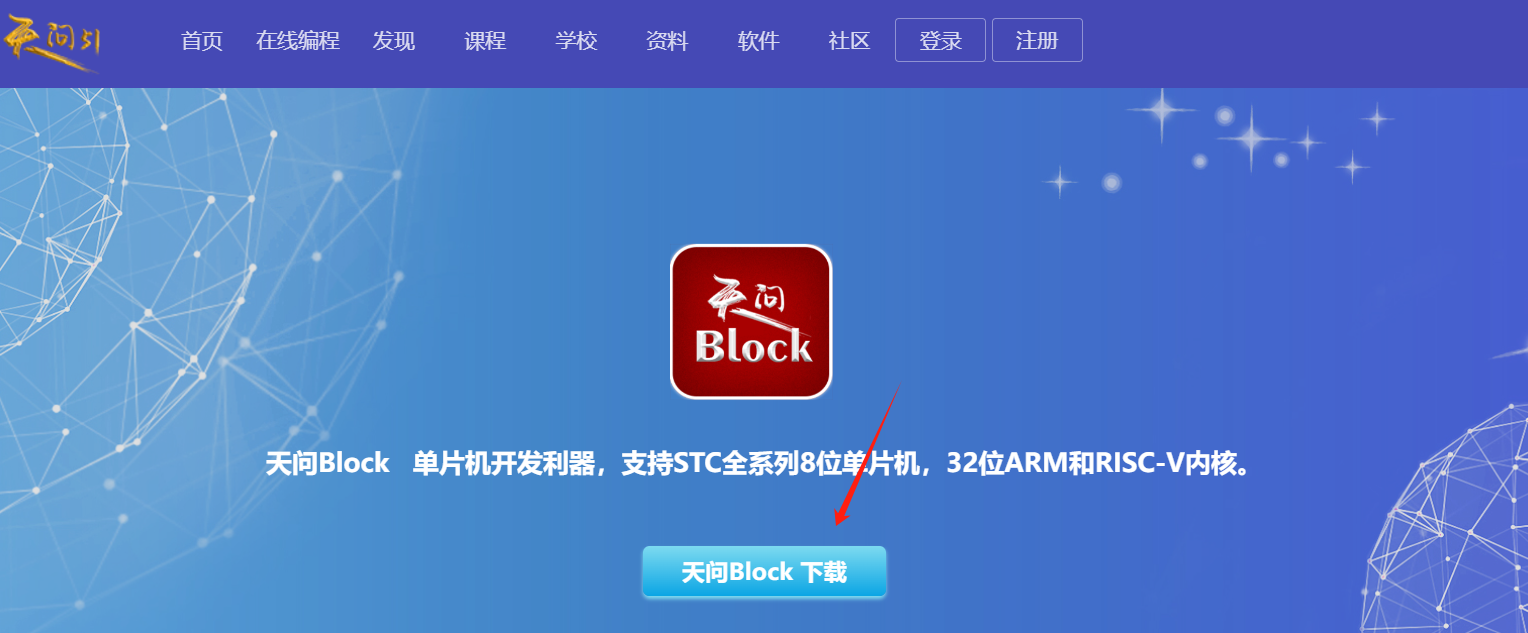

1.1 下载软件：

下载地址为 http://www.twen51.com/new/twen51/

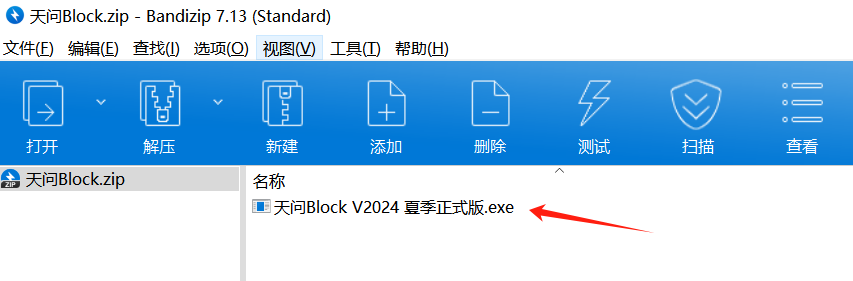

1.2 解压并安装软件：

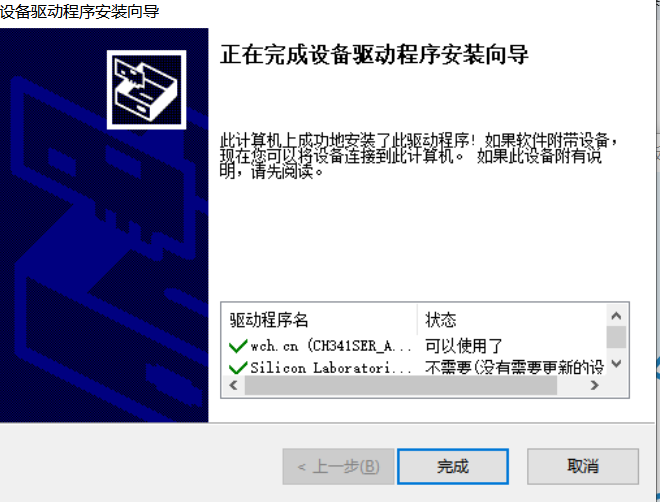

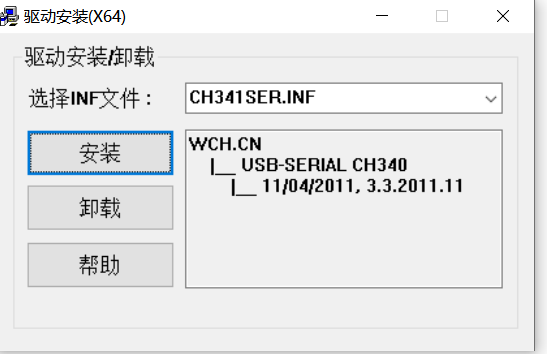

1.3. 安装完成后，会提示安装驱动CH340，点击下载，下载完成后，双击安装即可。如下图：

2. 软件配置及加载例程

2.1 如下图打开软件：

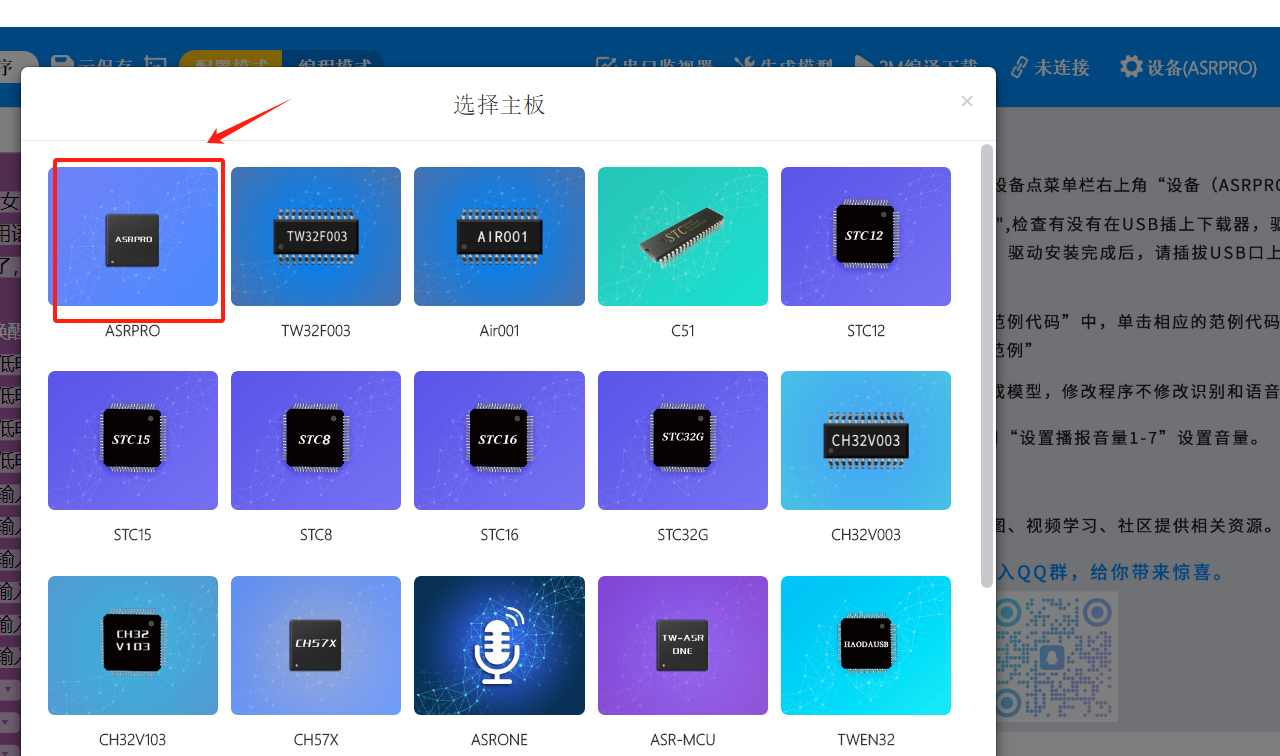

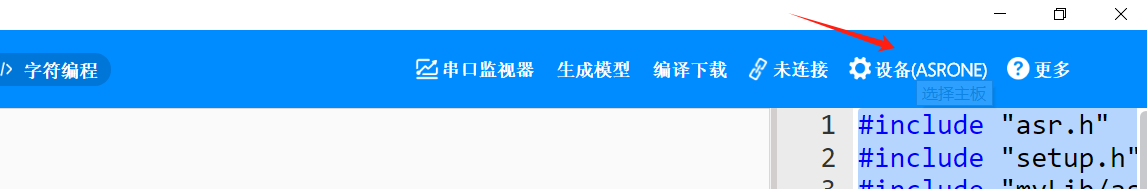

2.2 如下图，选择设备：

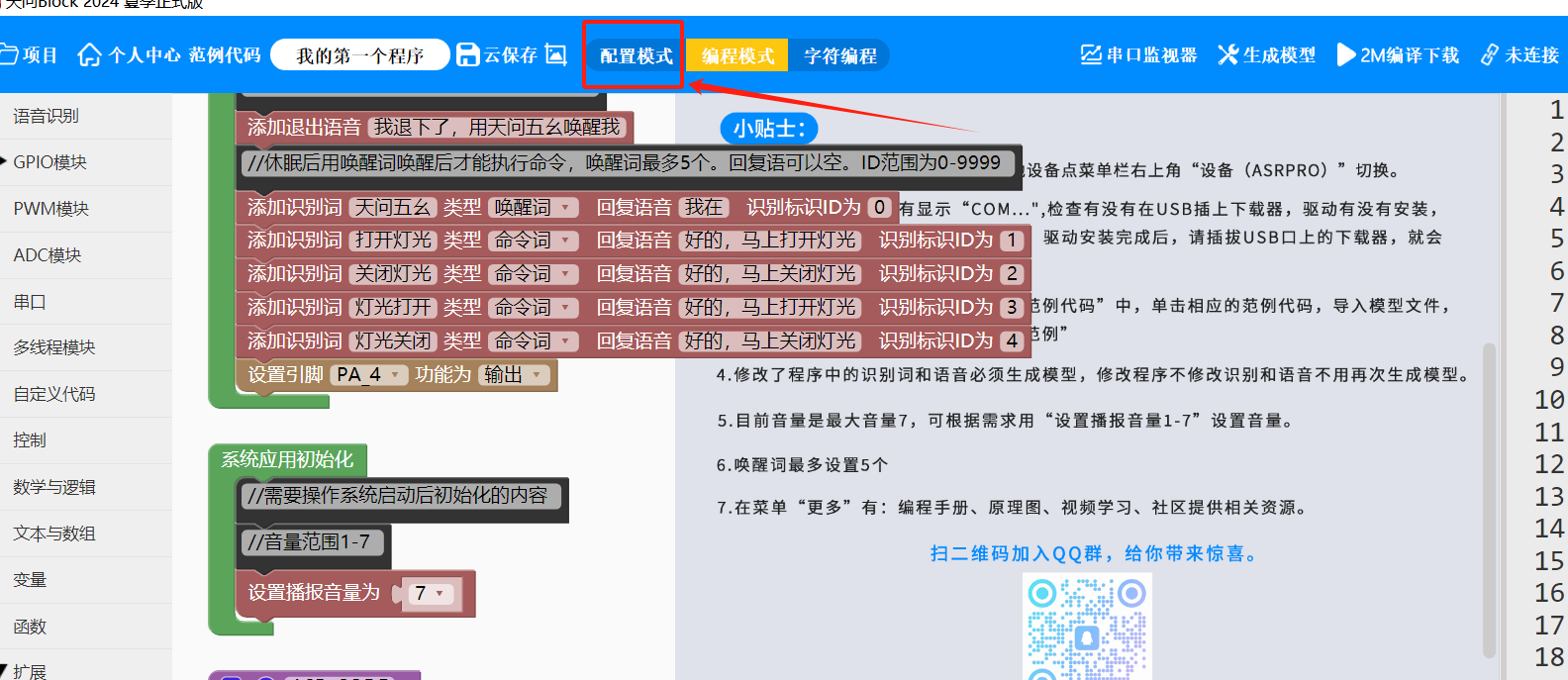

2.3 点击进入配置模式

2.4 修改代码

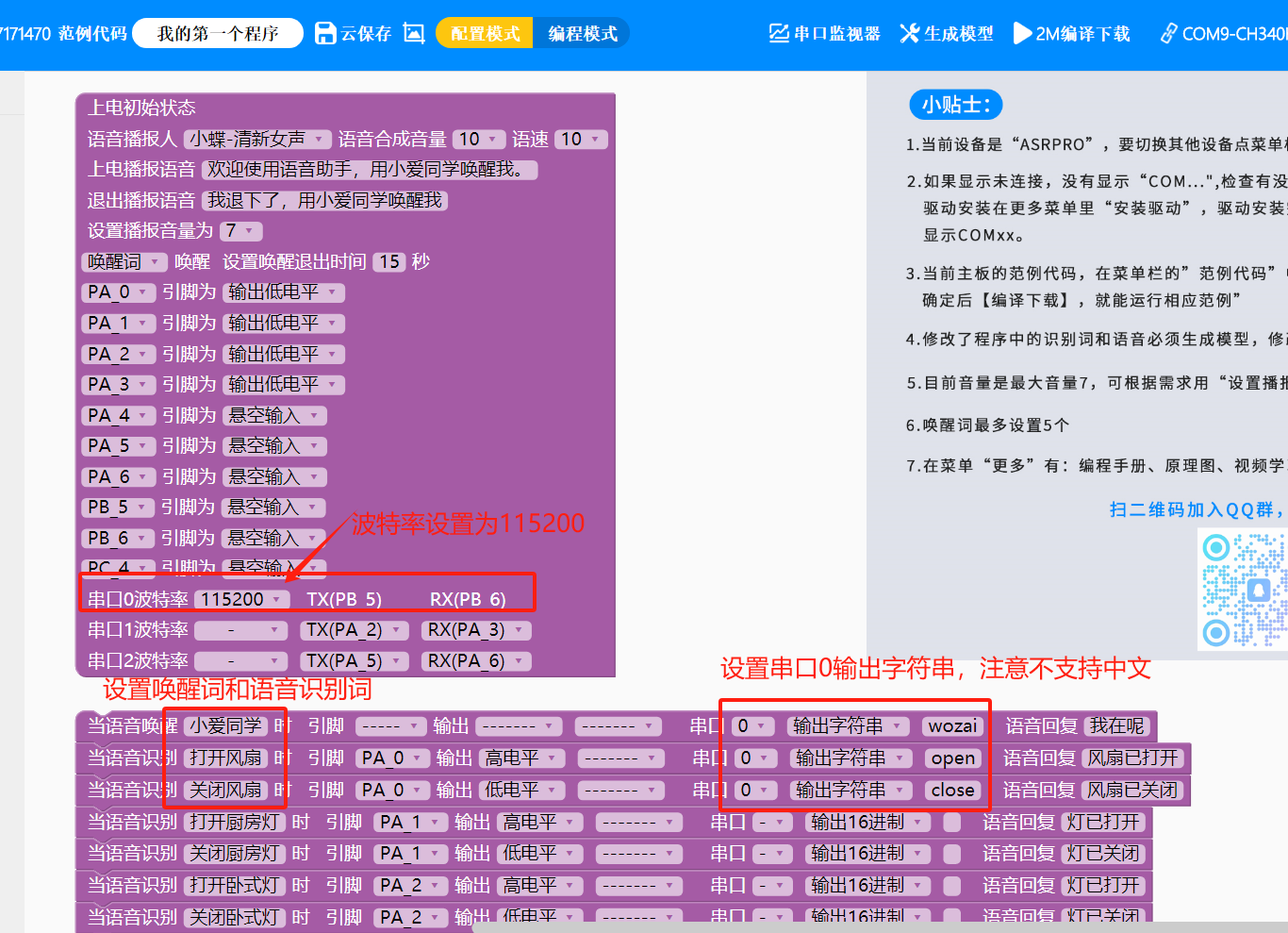

如下图，修改代码。
代码解释：
1.串口设置为115200，串口的TX为PB5(下面接线的时候会用到),下面的树莓派串口也需要设置为115200，保持一致。
2.添加了欢迎词欢迎使用语音助手，用小爱同学唤醒我。,如果连接了音箱，那么每次ASRPRO01模块上电都会播报这段欢迎词语音。同样的，当15s内没有被唤醒，那么ASRPRO01模块会自动退出，并播报我们设置的我退下了，用小爱同学唤醒我这段语音。
3.添加了唤醒词小爱同学，如果识别到该词，那么ASRPRO01模块会将文本wozai输出到串口,同时播放语音我在。
4.添加了命令词打开风扇，当模型被唤醒后，识别到该词，那么ASRPRO01模块会将文本open输出到串口,同时播放语音已执行。
5.其他不用的语音识别语音可以删掉。

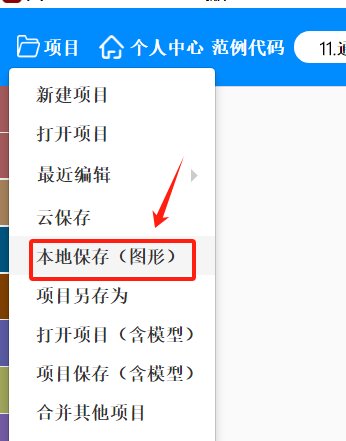

2.5 修改后记得保存。

3. 生成模型及编译下载

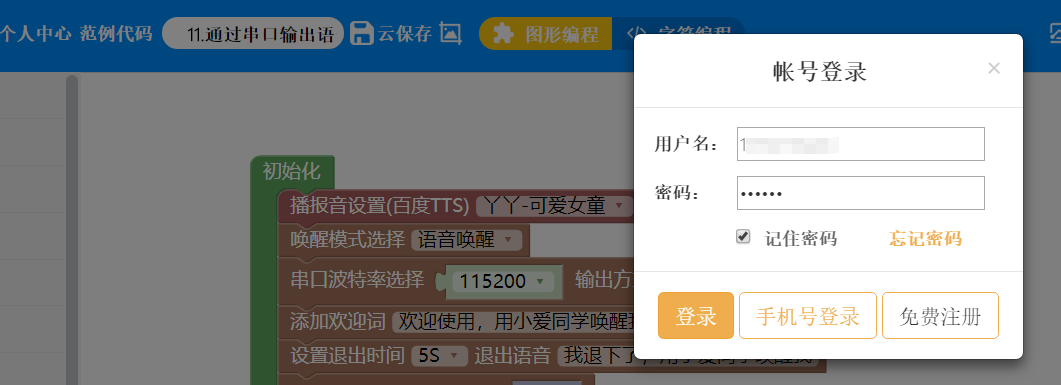

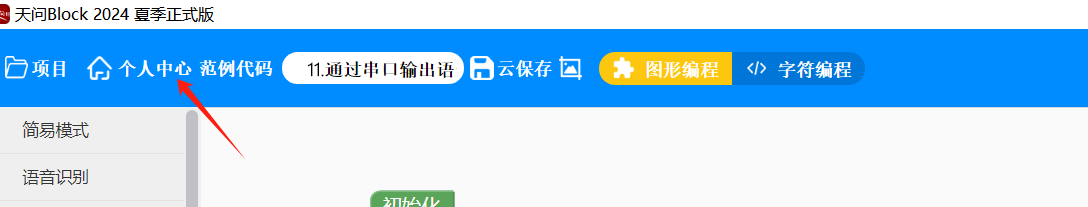

3.1 生成模型及编译下载需要再个人中心处登陆账号，如无账号，请先注册。

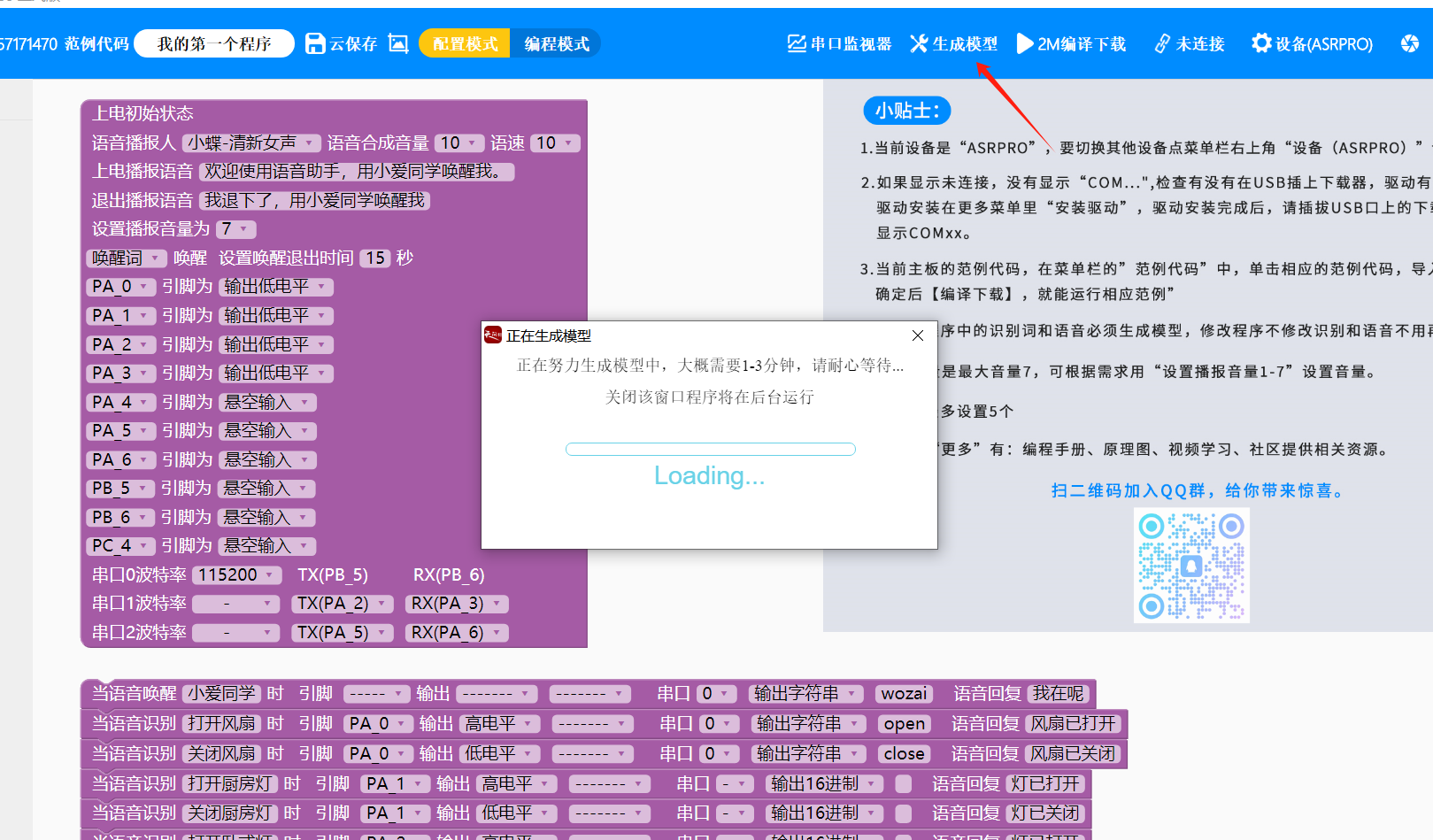

3.2 如下图，点击生成模型。

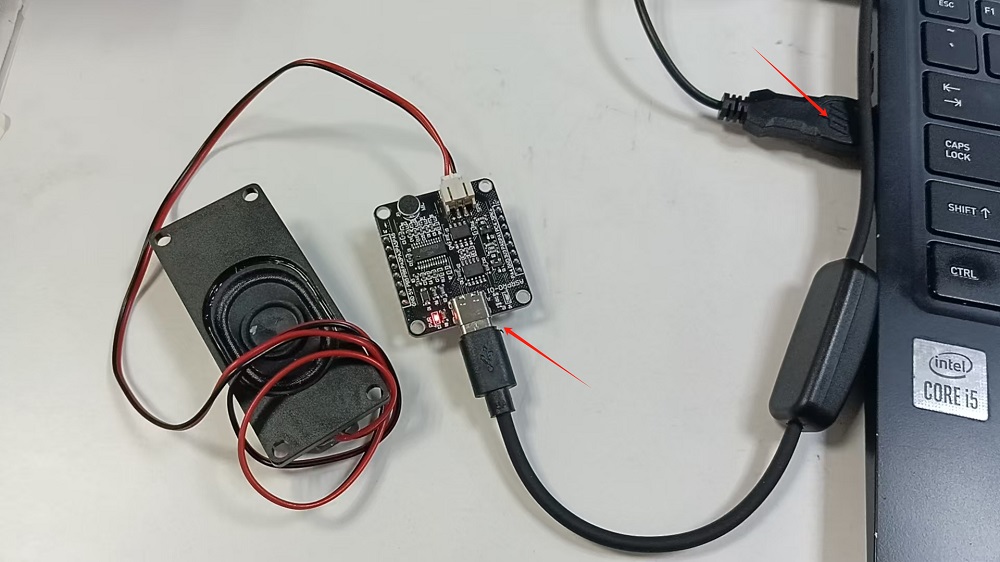

3.3 编译下载前，先连接设备，如下图，将typeC数据线一端接到ASRPRO01模块上，另一端接上电脑。连接成功后，ASRPRO01的红色电源指示灯会亮，

同时如下图处会显示有连接端口

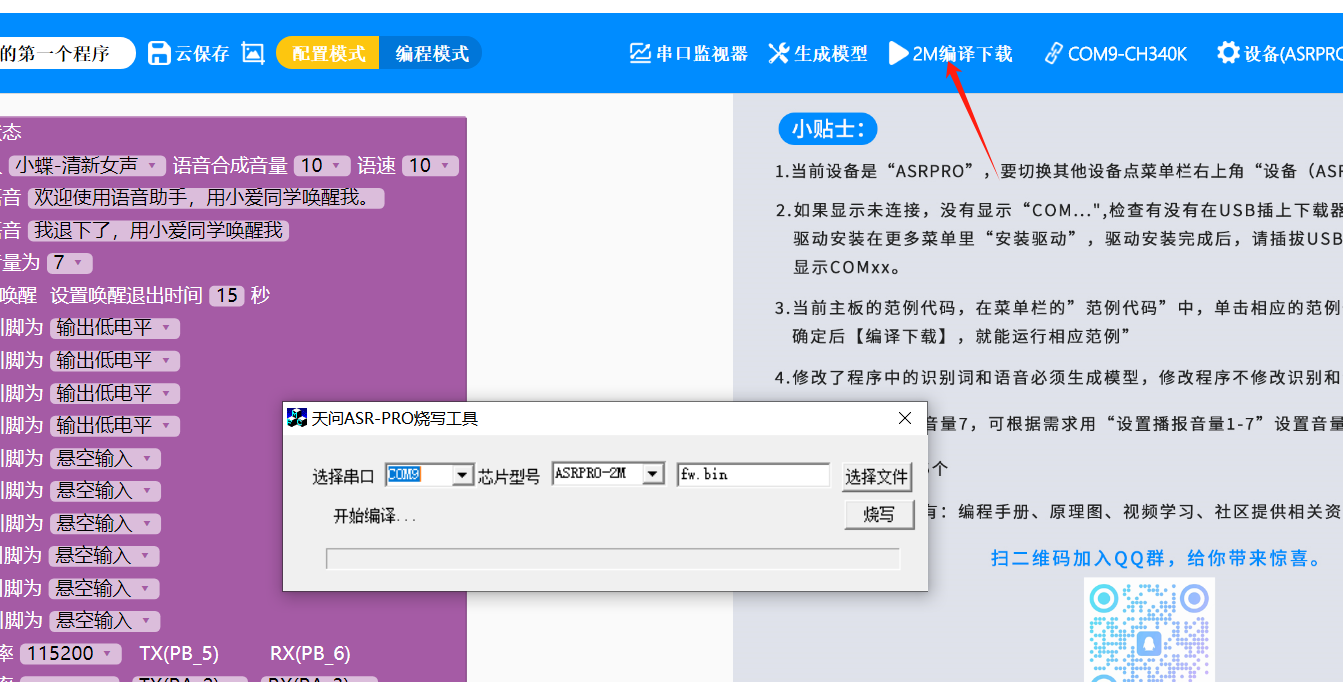

3.4 如下图，点击2M编译下载，会弹出下载的窗口，不用做任何操作，等待编译下载完成即可。

3.5 编译下载完成后，ASRPRO01模块只要上电就可以进行语音唤醒及识别。

4. ASRPRO01模块如何在树莓派上使用

ASRPRO01模块自身上电后就可以进行语音唤醒及识别，那么怎么跟树莓派结合使用呢？答案就是通过串口。

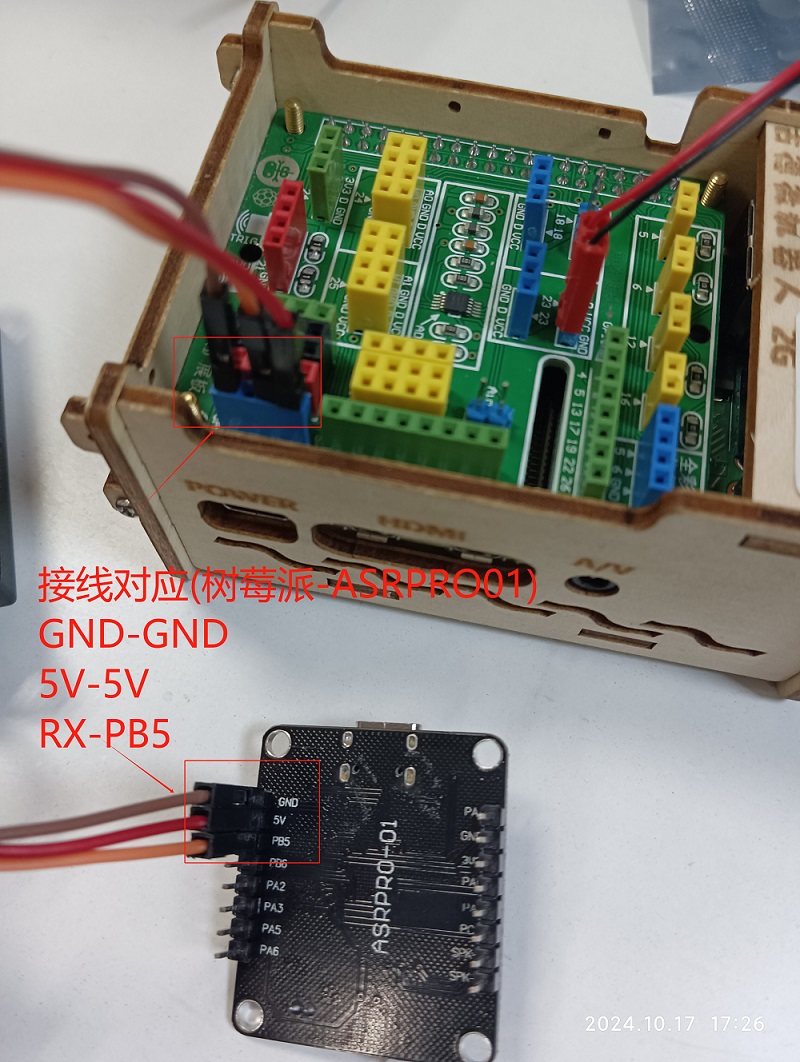

4.1 ASRPRO01模块连接到树莓派，接线见下示意图，将ASRPRO01模块连接到树莓派的串口上，引脚对应如下：（注意：ASRPRO01模块的TX(即前面说的PB5)对应树莓派上的RX）

    | 树莓派 | ASRPRO01模块 |
    | :----:| :----: |
    | 5V | 5V |
    | GND | GND |
    | RX | PB5 |

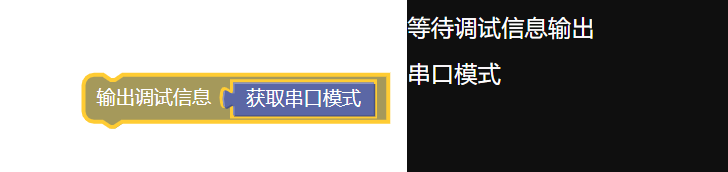

4.2 使用如下积木查询树莓派是否串口模式（在【智能硬件】-》【串口控制】里）

如果不是串口模式，则使用如下积木切换到串口模式。（注意：运行该积木后树莓派会自动重启，重启后就会进入串口模式，因此不需要重复运行该积木）

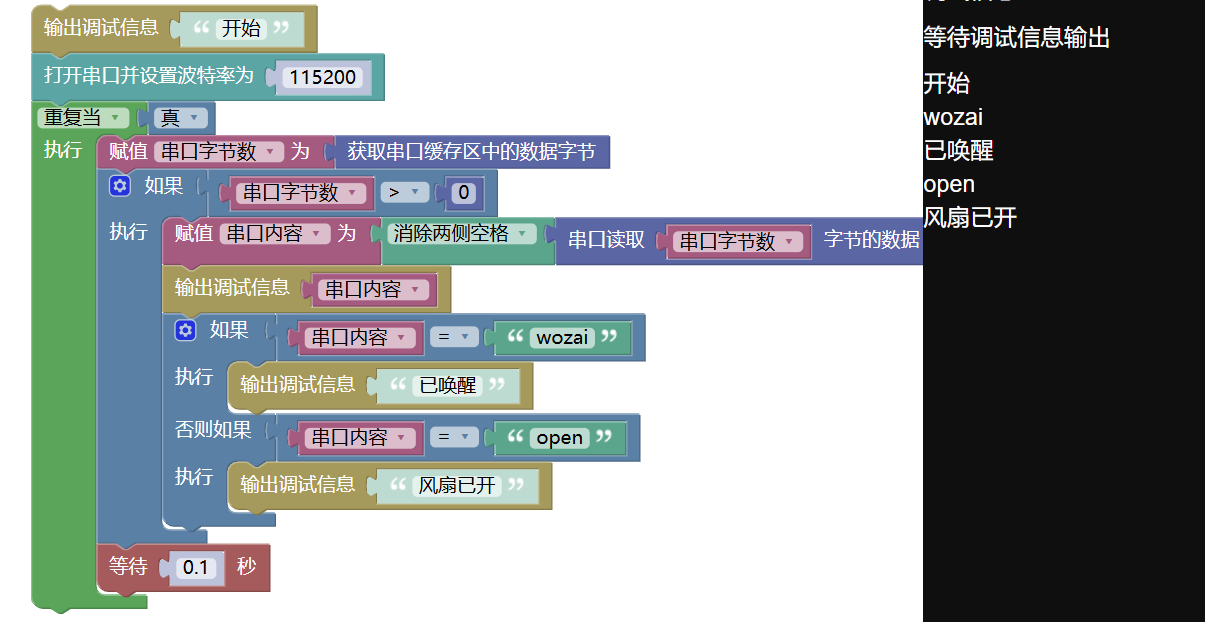

4.3 ASRPRO01模块连接到树莓派串口，并且树莓派进入串口模式后，运行如下积木，可以看到当ASRPRO01模块被语音唤醒后，会通过串口发送之前设置好的wozai文本到树莓派，树莓派收到并判断是该文本后，输出调试信息已唤醒。同样的，当ASRPRO01模块识别到打开风扇并发送open到树莓派，树莓派输出调试信息风扇已开。

点击这里下载上述案例代码。
