参赛注意事项

1.硬件检查和准备工作

  • 1.sd卡检查：检查树莓派尾端sd卡是否正常插入；
  • 2.账号检查（显示器）：参考显示器连接树莓派，查看账号信息；
  • 3.热点设置：参考现场网络问题，苹果手机热点；
  • 4.登陆平台：网络设置完毕后，登录古德微编程平台，出现无法登录问题，参考登陆失败；
  • 5.连接设备：连接树莓派，点击连接设备，出现五个勾正常，否则，参考连接设备问题；
  • 6.设置自启动：参考自启动设置；
  • 7.程序运行检查：树莓派供电，检查自启动是否成功，程序运行是否正确，程序运行失败，检测问题可参考问题调试；
  • 8.程序运行条件检查：程序的运行过程中，可能需要特定的条件支撑运行，比如需要特定时间，需要注意比赛时间和场地的影响；

  • 9.音箱检查：登录古德微平台，运行播放音频积木块，确认音箱播放音频正常，同时使用音箱，灯带导致不能正常播放，参考音频播报失败；


  • 10.关闭音箱：滑动音箱侧边开关至off，关闭音箱，蓝色指示灯熄灭；

  • 11.音箱充电：连接充电器与音箱充电孔，音箱红色指示灯亮起；
  • 12.树莓派断电：断开树莓派电源，树莓派尾部红色指示灯熄灭；
  • 13.充电宝充电：连接充电器与充电宝充电孔，充电宝四个白色指示灯依次亮起；

2.现场网络问题

比赛分为：允许使用网络和不允许使用网络

允许使用网络：

  • 因为存在其他参赛选手使用古德微树莓派，使用的默认网络名称和密码相同，树莓派会优先连接信号强的热点。 使树莓派与笔记本不在同一局域网下，影响调试，建议更改自己的热点名称，使用显示器连接树莓派，操作树莓派连接更改后的热点，并遗忘账号为：gdwteaching，密码为12344321的网络（参考遗忘网络），避免网络混淆；

不允许使用网络：

  • 一些比赛可能不允许使用网络，因此比赛前需要使用离线版本古德微系统，检查并运行程序，查看离线版本古德微系统是否支持当前程序运行，不支持的话，需要修改程序。

3.苹果手机热点

  • 支持5G的苹果手热点无法正常为树莓派提供网络，原因是树莓派只支持苹果4G的信号。
  • 为了避免这样的问题，下面介绍将5G信号设置为4G的方法，以iphone13为例：

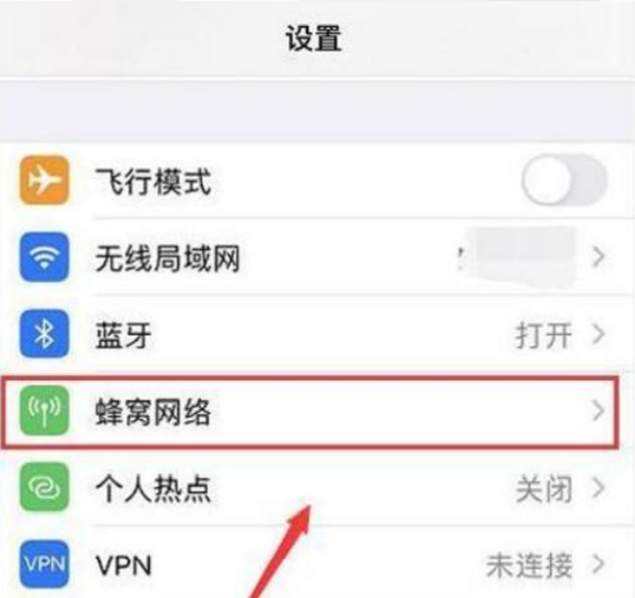

  • a. 切换网络，打开IPhone13手机中的【设置】，在设置中选择【蜂窝网络】进入设置手机移动网络;

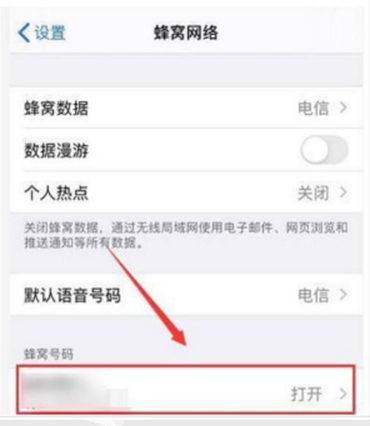

  • b. 在下方的“蜂窝号码”中选择已经开启了5G网络的号码；

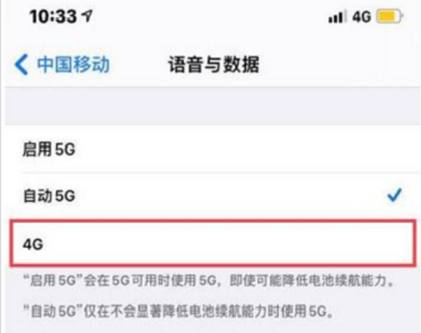

  • c. 选择4G


4.遗忘网络及切换网络

a. 遗忘网络

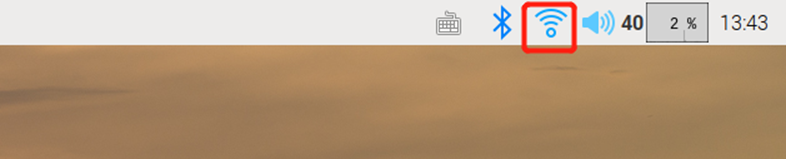

  • ① 进入树莓派桌面后点击右上角WiFi信号图标

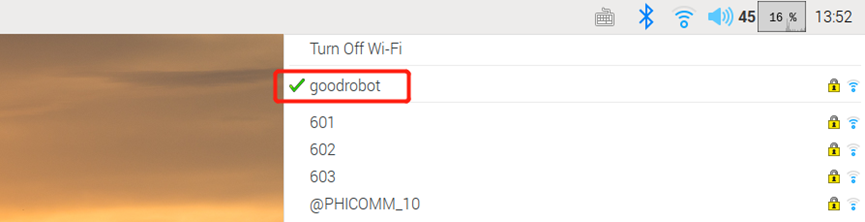

  • ② 点击选择需要遗忘的网络

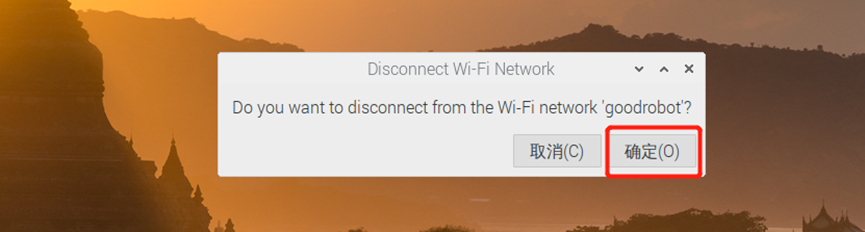

  • ③ 点击确定，遗忘


b. 切换网络

  • ① 点击右上角WiFi信号图标

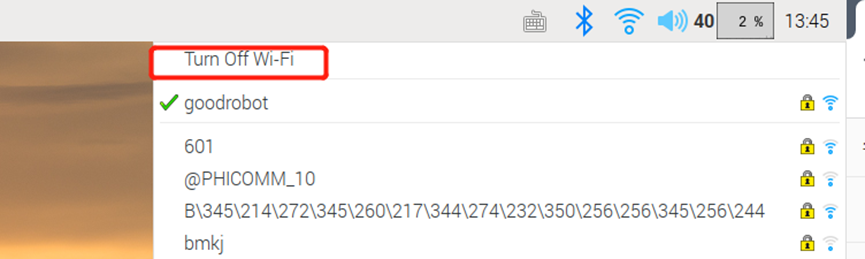

  • ② 点击Turn Off Wi-Fi，切换为有线连接模式


注意： 当手动切换为有线模式后，如果想切回无线 上网模式，必须再手动切换回去，不然下次 开机，就算有可用的gdwteaching网络，树莓 派也不会自动连。

5.连接设备问题

  • 连接设备,出现5个勾即正常；

出现4个勾：

a. 树莓派未连接到网络；

b. 树莓派和笔记本未连接到同一局域网；

c. 树莓派供电不足，树莓派USB充电器没有正常连接到电源适配器易出现此问题；

出现3个勾：

a. 古德微网络编程平台账号输错，若账号无误，可参考查看账号信息；

b. sd卡未插；

c. 树莓派未开机，检查树莓派尾端红灯是否亮起，树莓派开机时间不足；

d. 主机/树莓派未连接到网络；

6.登陆失败(登陆时不显示中文名/出现NetworkError现象)

  • a. 首先检查是不是用的谷歌浏览器（官方最新版） 360浏览器和IE浏览器会出现版本不兼容现象，是无法正常登陆或者连接的，如果是谷歌浏览器接着排查网址问题。

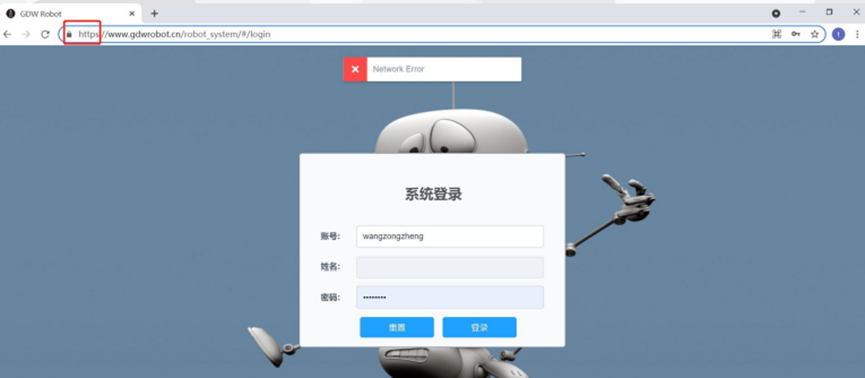

  • b. 如下图红框的https网址就是错误的。正确的网址如下图，是不带https的。


  • c. 确认网址正确后，再检查网络是否有问题。可以通过是否能登陆百度等门户网站来确认网络是否OK。这三个步骤都操作后，基本可以正常使用了。

7.树莓派文件操作

a. 通过juypter

  • 登录古德微，点击连接设备连接树莓派，出现5个勾，此时，点击出现的ip地址

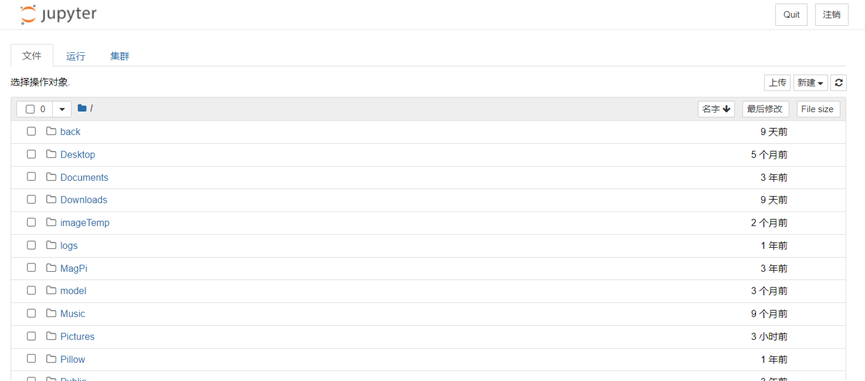

  • 如果出现登录，点击登录，进入juypter界面


  • 可以上传和新建文件，选中文件后，可以进行删除，重命名等操作

b. 通过FTP传输

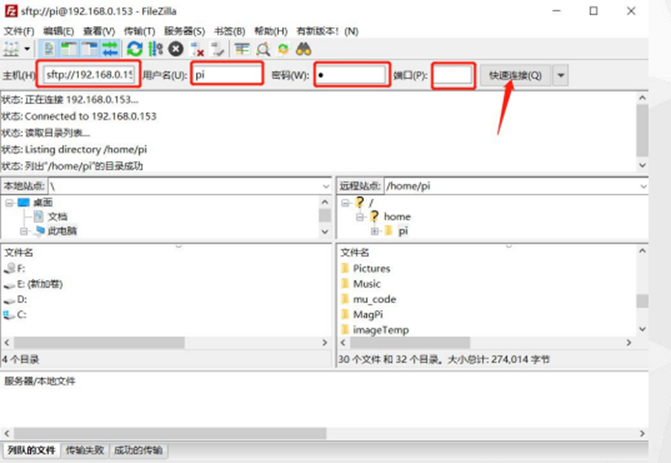

  • 推荐FTP工具:FileZilla（可支持SFTP传输），输入树莓派IP，用户名密码，点击快速连接后，即编辑树莓派文件了。


c. 远程桌面连接

  • 树莓派连接后，出现树莓派IP，如下图所示


  • 点击任务栏搜索图标，搜索远程桌面连接并点击运行

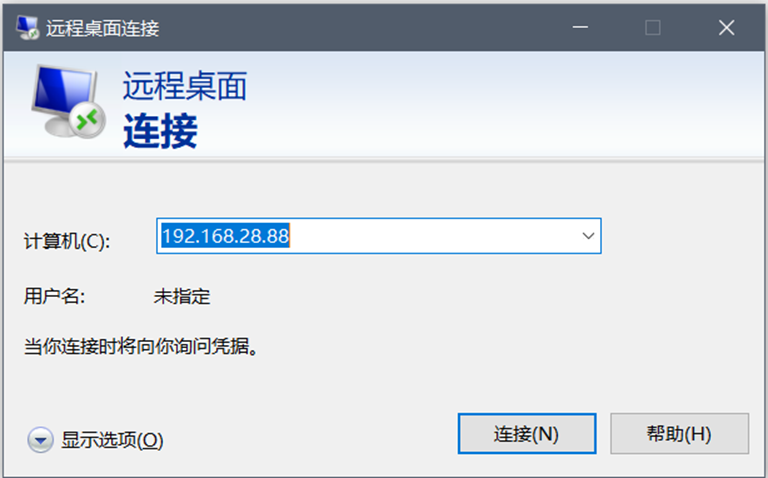

  • 输入树莓派IP地址，点击连接

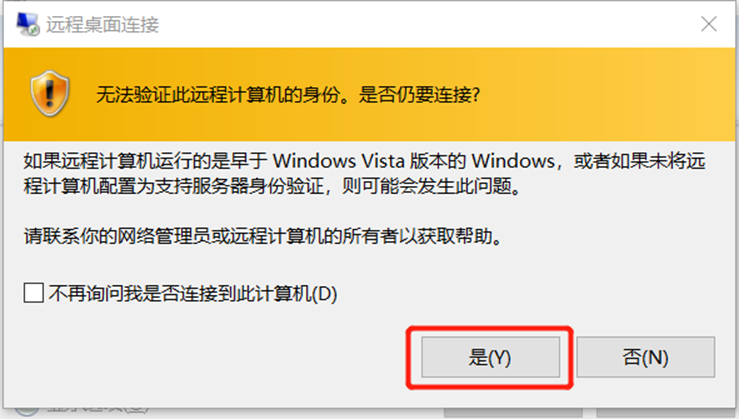

  • 弹出如图所示弹窗，点击是


  • 弹出登录界面，usename输入pi，password输入1，点击OK

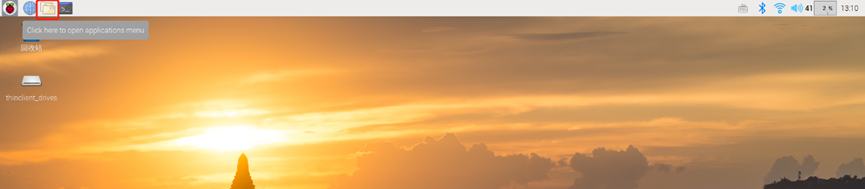

  • 点击文件夹图标，即可编辑文件


d. VNC远程连接树莓派

  • ① VNC 客户端推荐使用 VNC Viewer

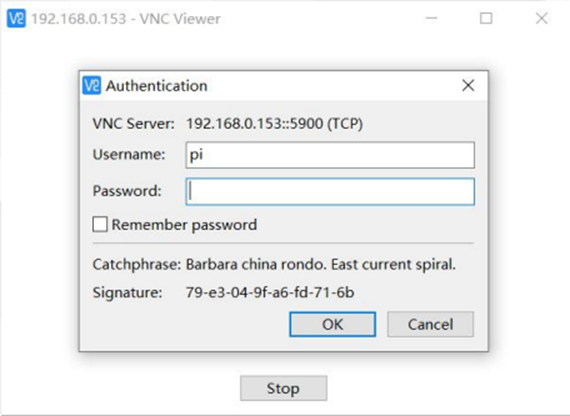

  • ② 输入ip后，弹出窗口输入用户名密码， 点OK即可


  • ③ 点击文件夹图标，即可编辑文件


e. 显示器连接树莓派

  • 将显示器和树莓派通过HDMI或VGA端口连接，启动树莓派，点击文件夹图标，即可编辑文件


8.自启动设置

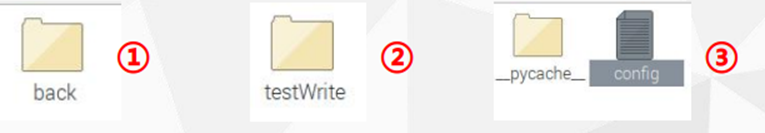

  • a. 进入树莓派文件夹，依次点击back>testWrite>config.txt



  • b. 点击config.txt进入，修改config.txt文件


  • d. 自启动设置完毕，运行需要自启动程序，程序运行过程中重启，重新启动后程序即会自启动，注意，直接断电可能导致问题，参考强制重启树莓派失效

9.查看账号信息

  • 进入树莓派文件夹，依次点击back>config.txt，打开config.txt文件，即可查看


10.音频播报失败

  • 当灯带和音箱同时使用时，会出现冲突，导致音频无法正常播放，需要使用usb声卡；

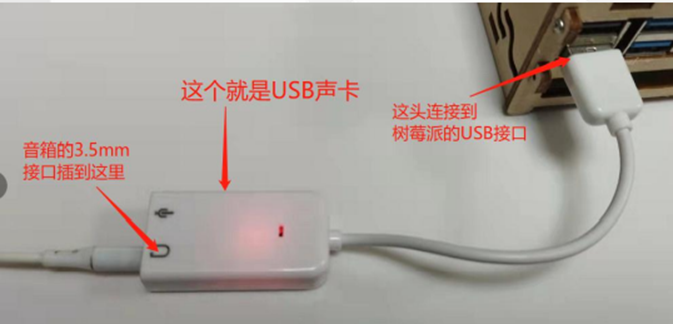

  • a. USB声卡的连接方式如下图：


  • b.查找USB声卡的信息，在命令行中输入aplay -l（中间有空格）输出所有的音频播放设备信息，然后从中找到USB声卡的信息。从下图中看到USB声卡的信息为card3,device0


  • c. 将积木块中的音频输出改为hw3：0


  • 注：极少数音箱直接插在3.5mm音箱插口，也会出现播放不出声音现象，这是就按照上述方法查看音频输出信息，改成1：0. 2：0或3：0等

11.强制重启树莓派失效

  • 配卡. 设置自启动以及其他命令行方式更改配置文件信息后，需要安全重启树莓派，强制重启可能会出现问题。


12.问题调试

a.问题定位：

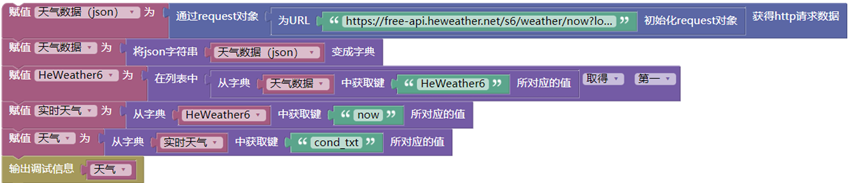

  • 如图为一个通过和风天气API获取天气程序，如果运行失败，无法输出调试信息

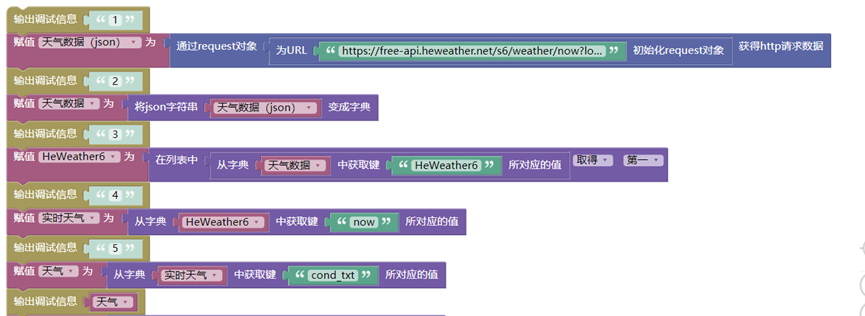

  • 可以添加不同的调试输出信息，通过调试信息的输出和中断，判断程序卡在哪里


  • 如果调试信息区无任何调试信息，说明出现网络问题，需要检查网络并重新连接设备；

b.获取问题信息：

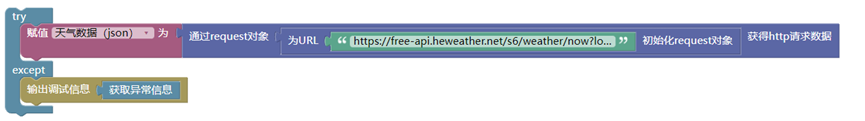

  • 如果你知道问题所在的代码，并且无法判断出现的问题，可以使用代码获取异常信息


  • 根据出现的异常信息修改代码或者查询，都可以提高效率；
