数码管积木块区
- led数码管（LED Segment Displays）由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。

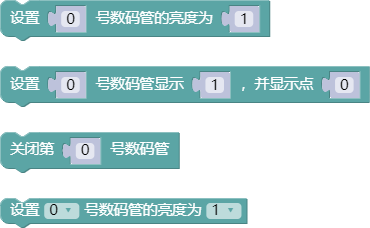

1. 积木功能说明
- 功能简介：设置数码管亮度；在调用数码管前需要先调用此模块设置亮度；
- 参数说明：
- 参数1：输入0-3表示几号数码管;
- 参数2：输入0-7表示亮度；
- 返回值：无；
- 功能简介：设置数码管需要显示的内容和显示的位置，以及是否需要显示点；
- 参数说明：
- 参数1：输入0-3表示控制数码管显示的位置;
- 参数2：输入0-9表示数码管需要显示的数字；
- 参数3：输入0-1，表示是否需要显示当前位置的点；
- 返回值：无；
- 功能简介：关闭相应位置的数码管；
参数说明：
- 参数1：输入0-3表示需要关闭几号数码管;
返回值：无；
2. 硬件接线说明
（图1）四位数码管实物图
（图2）数码管控制原理图
（图3）一代扩展板数码管连接示意图

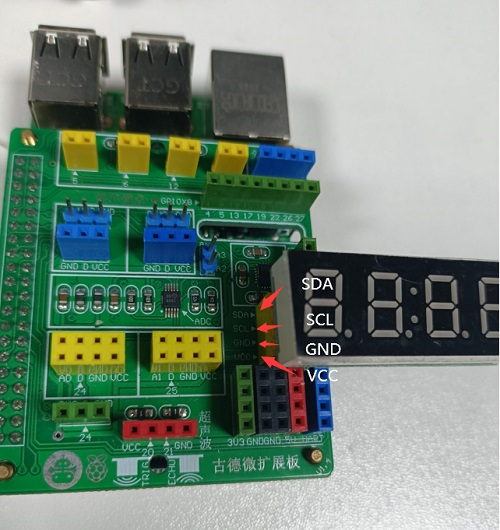

（图4）二代扩展板数码管连接示意图

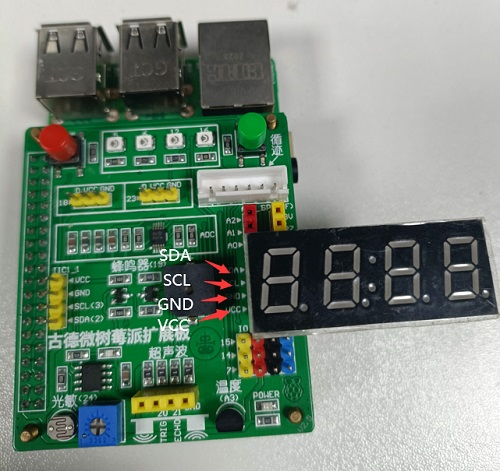

（图5）集成扩展板数码管连接示意图
3. 注意事项
- 数码管启用前需要先设置数码管亮度。
4. 积木块应用案例
- 下面的例子展示了如何使用数码管。
- 数码管基本结构如图所示
图6 数码管基本设置
- 测试数码管：显示一个字符。程序如下
图7 显示一个字符
- 在数码管上显示多个字符

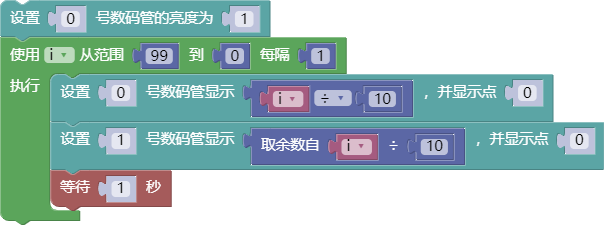

图8 显示多个字符
- 在数码管上显示小数
图9 显示小数
- 显示冒号
图10 显示冒号

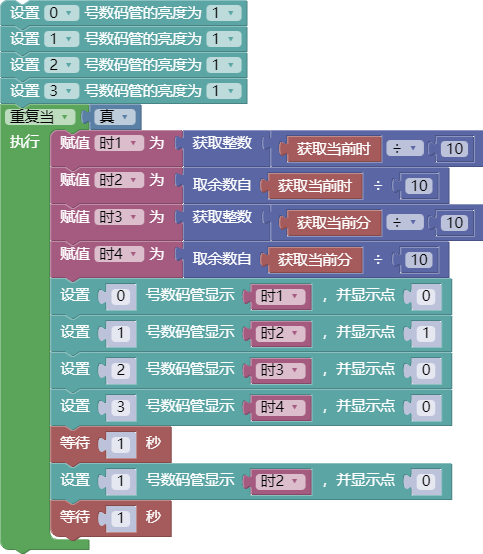

（图11）数码管倒计时
- 点击这里下载本案例代码。
（图12）电子时钟
- 点击这里下载本案例代码。
