从ADS（0-3）获取模拟信号

1. 积木功能说明

• 功能简介：用于获取模拟端口的模拟信号值。支持ADS1115。
• 参数说明：

  • 参数1：模拟端口号，范围为：0-3。

• 返回值：返回结果为模拟信号的电压估值。返回值-32767~32767对应电压-4.096~4.096v。-1表示出错。

2. 硬件接线说明

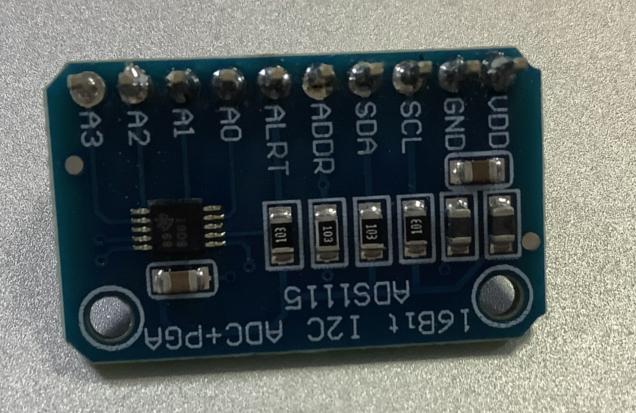

（图1）模数转换器实物图

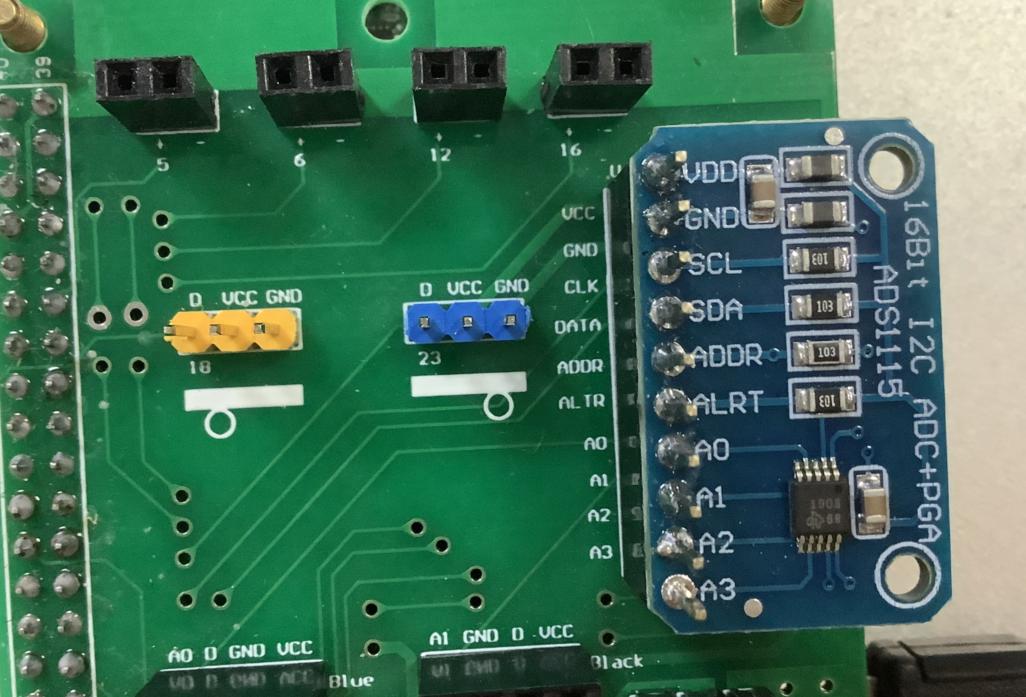

（图2）模数转换器和一代扩展板连接图

（图3）二代扩展板模数转换器

（图4）集成扩展板模数转换器

3. 注意事项

• 本积木需要配合ADS1115模数转换器（缩写为ADC）使用。
  ADC，Analog-to-Digital Converter的缩写， 指模/数转换器或者模数转换器，是一种将连续变化的模拟信号转换为离散的数字信号的器件。 真实世界的模拟信号，例如温度、压力、声音或者图像等，需要转换成更容易储存、处理和发射的数字形式。 模/数转换器可以实现这个功能，在各种不同的产品中都可以找到它的身影。

4. 积木块应用案例

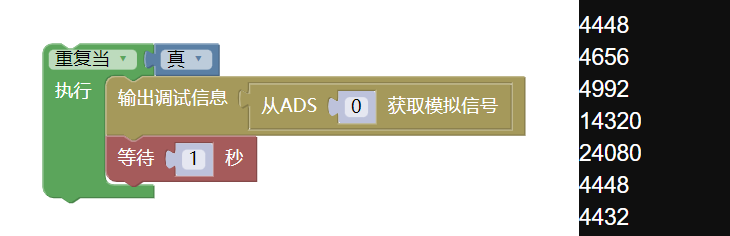

（图5）积木块应用

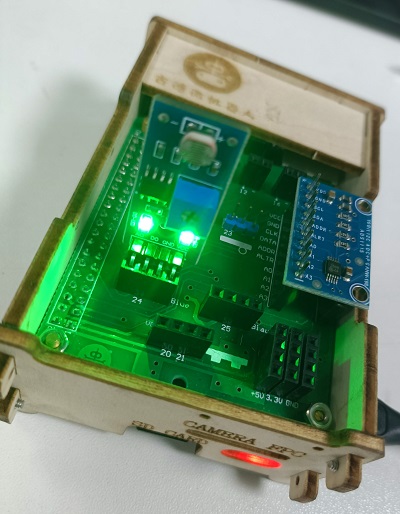

（图6）光敏传感器配合模数转换器应用

• 上图例子为光敏传感器配合模数转换器，通过本积木获得光照的强度数值，该数值反应了光照的强弱。
• 点击这里下载本案例代码。
