称重仪积木块区

• 称重传感器通常用于重量测量，是我们日常生活的一个组成部分。其随处可见，例如在超市柜台或在高速公路上。称重仪最基础的原理就是压力传感器，当力施加于物体时使物体发生轻微的形变，再通过对应的方法测量形变的不同程度并记录下相应的力，从而达到称重的目的。本积木块所用称重仪使用的是应变式压力传感器和HX711AD模块。

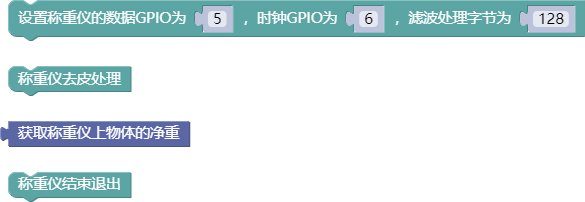

1. 积木功能说明

• 功能简介：设置称重仪数据信号和时钟信号端口；在过去称重前需要先调用该积木块进行初始化。

• 参数说明：

  • 参数1：设置数据gpio口，即引脚DT对应接口；
  • 参数2：设置时钟gpio口，即SCK对应接口；
  • 参数3：设置过滤的字节，可设置为32，64，128，默认为128；

• 返回值：无。

• 功能简介：对称重仪进行去皮处理。
• 参数说明：无。
• 返回值：无。

• 功能简介：获取称重仪上物体的净重，单位为克（g），物体重量不超过5千克（kg）。
• 参数说明：无。
• 返回值：返回物体净重。

• 功能简介：通过调用本函数对称重仪gpio口进行重置。
• 参数说明：无。
• 返回值：无。

2. 硬件接线说明

（图1）称重仪实物图

（图2）称重仪接线图

（图3）称重仪安装方法

3. 注意事项

• 在使用称重仪时注意不能太过用力，否则连接的导线容易从称重仪上脱落。

4. 积木块应用案例

• 下面的例子展示了如何使用称重仪。

使用称重仪前首先需要安装称重仪

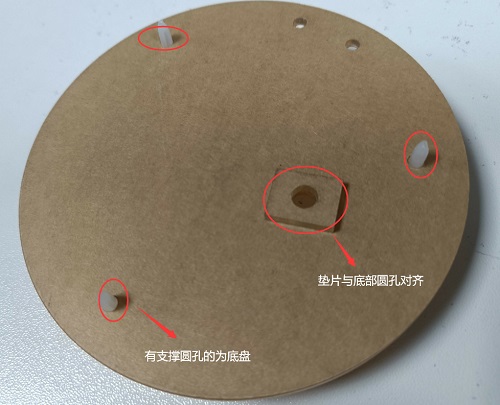

• 首先，取出作为底的圆盘，将垫片的圆孔与底盘圆孔对齐。

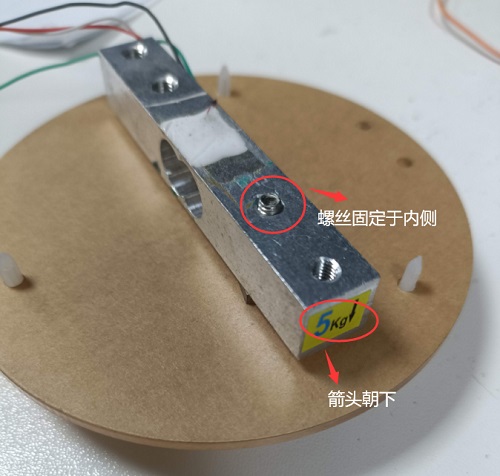

• 取出一枚螺丝，穿过底片和垫片固定在称重仪主体的内侧。注意：螺丝有粗细之分，选择与螺丝口径对应的孔进行固定。在固定称重仪主体时需要注意箭头应向下。（指向底盘方向）

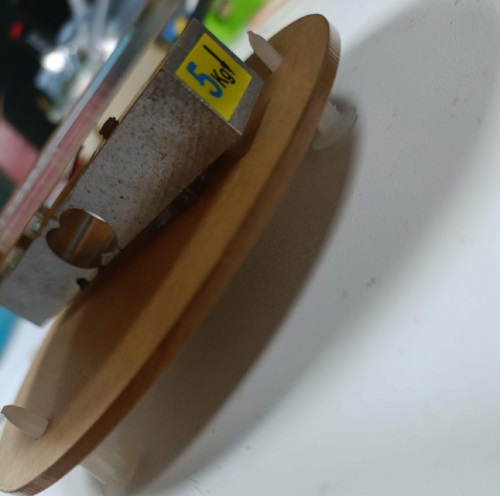

• 按照相同的方法固定顶部的圆盘和称重仪主体即可。

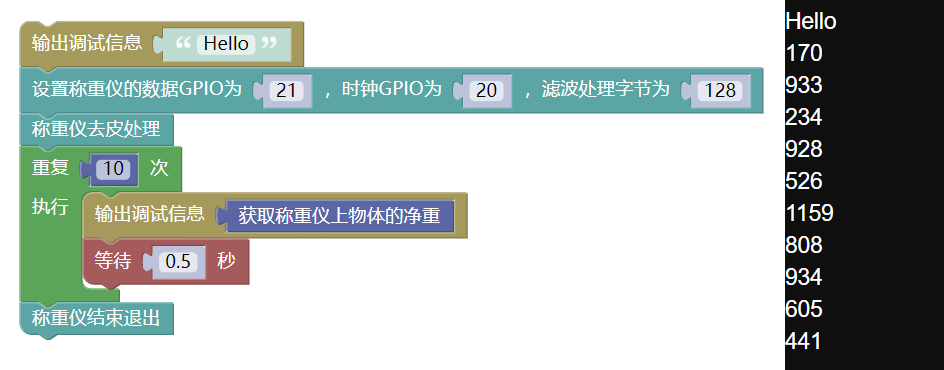

（图4）称重仪积木块应用

• 点击这里下载本案例代码。
