数码管

目录

一、基础知识

二、硬件连接

三、基础应用（图形化）

四、基础应用（Python）

五、相关课程链接

一、基础知识

led数码管（LED Segment Displays）由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。如图1所示。

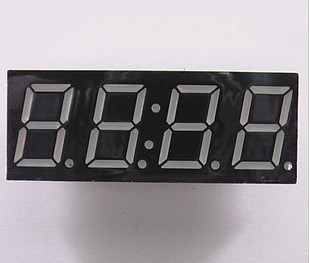

图1 四位数码管

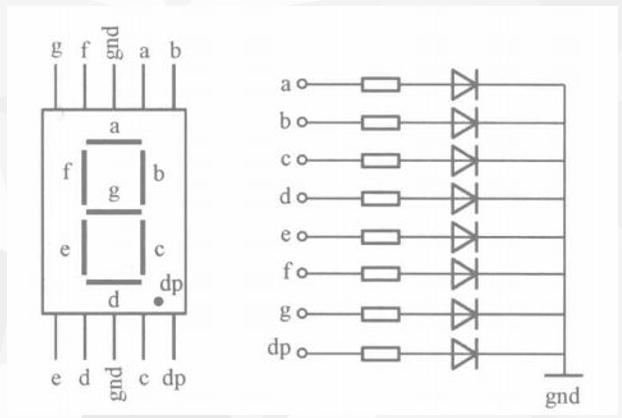

图2 8段数码管

二、硬件连接

数码管在与扩展板进行连接时，应遵循引脚顺序一一对应的原则正确插入，如遇到扩展板的接口顺序与扩展板引脚顺序不一致时，则应使用杜邦线进行连接。接口队形如下图所示。

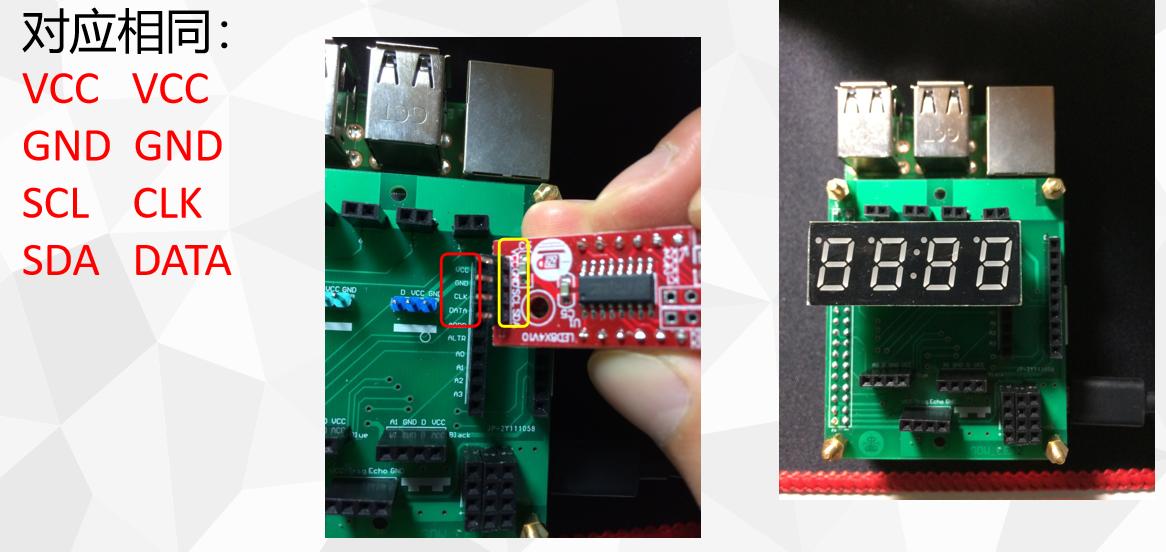

图3 数码管连线

三、基础应用（图形化）

1. 数码管基本结构如图所示

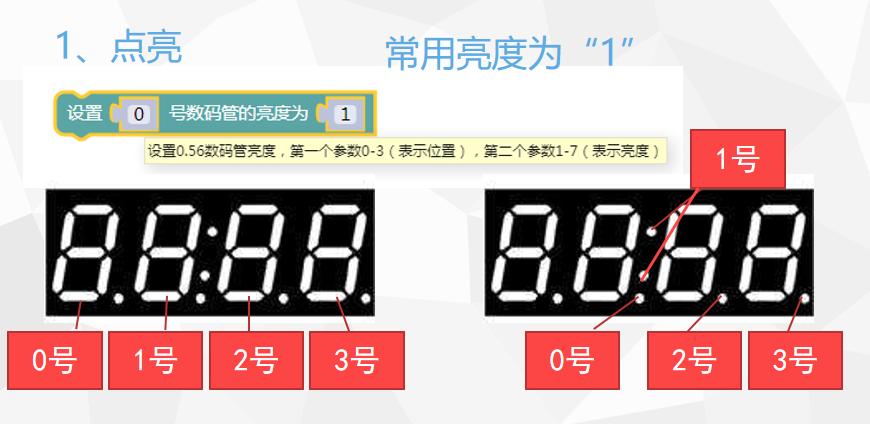

   图4 数码管基本设置

2. 测试数码管：显示一个字符。程序如下

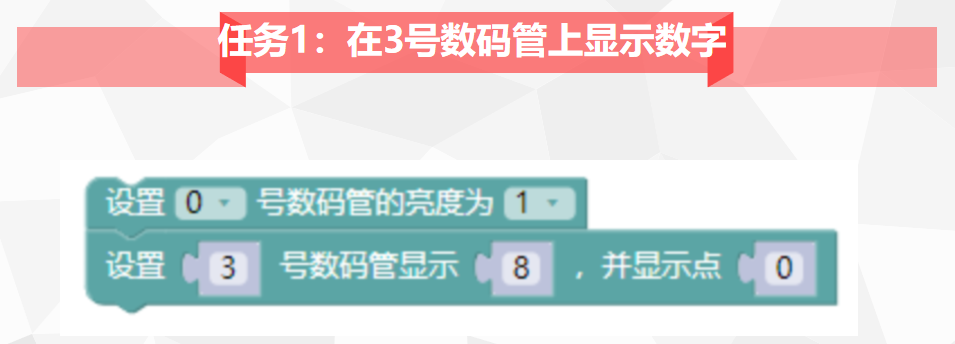

   图5 显示一个字符

3. 在数码管上显示多个字符

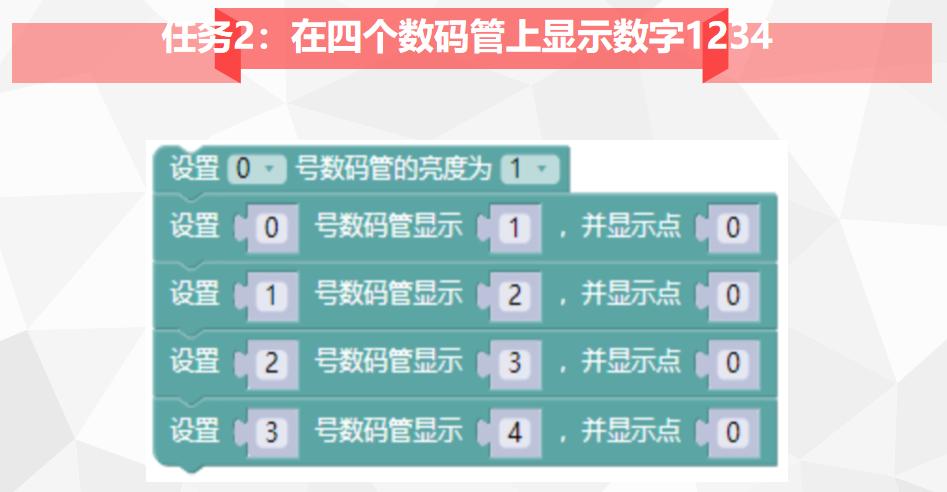

   图6 显示多个字符

4. 在数码管上显示小数

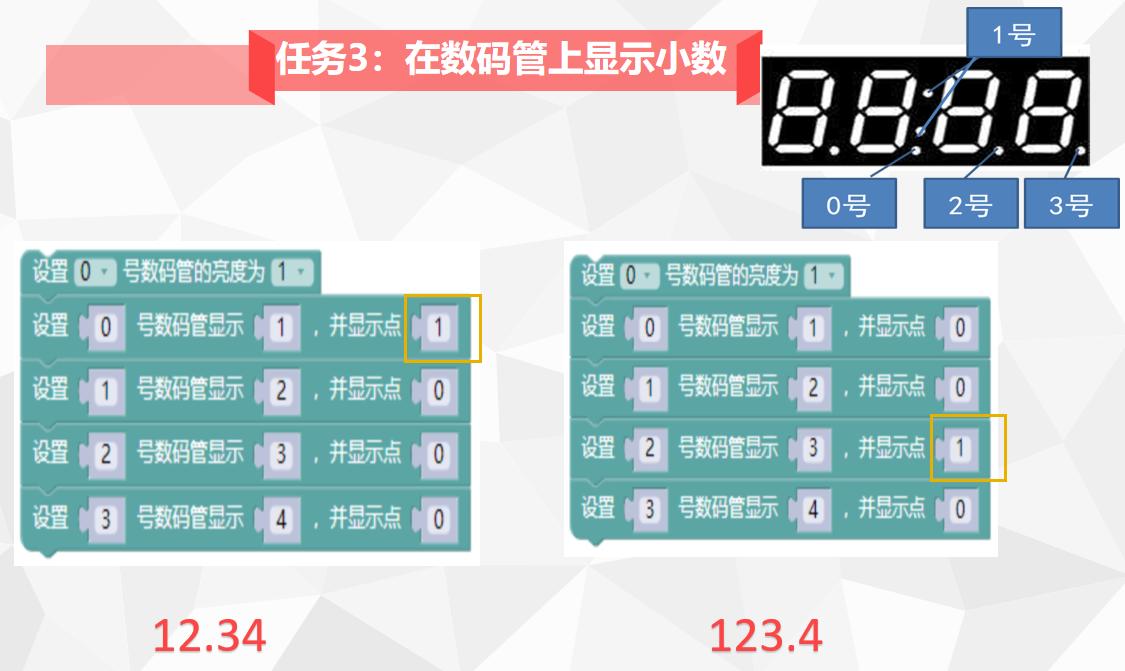

   图7 显示小数

5. 显示冒号

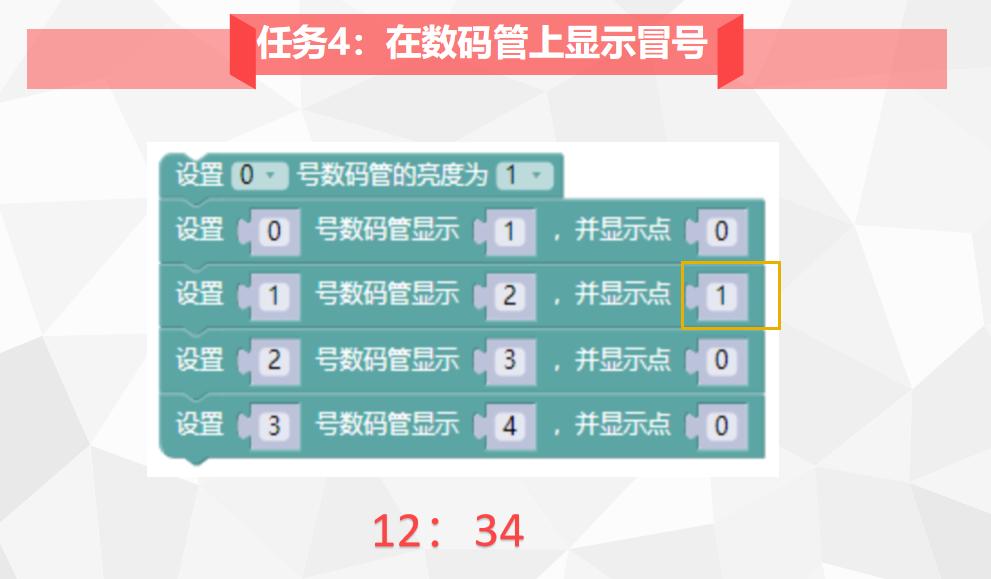

   图8 显示冒号

6、此处为下载链接

7、数码管效果演示视频

数码管效果演示视频

四、基础应用（Python）

准备工作：

步骤1：安装smbus模块 使用pip3 install smbus命令或者直接在Thonny内搜索安装。

步骤2：编写TM1650模块 打开网页链接：https://raw.githubusercontent.com/GDWrobot/modules/master/TM1650.py 新建一个TM1650.py文件，将网页上的所有代码复制粘贴并保存。

1. 点亮测试

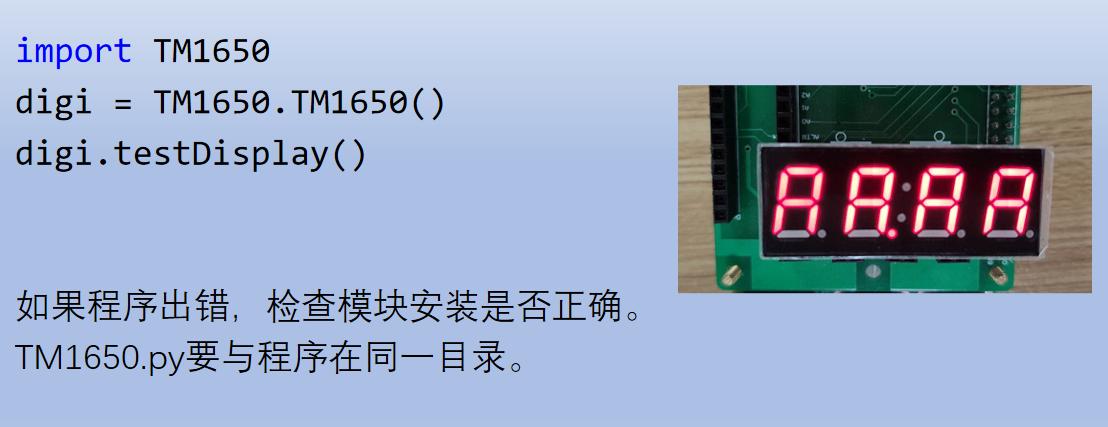

   图9 点亮测试

2. 功能介绍

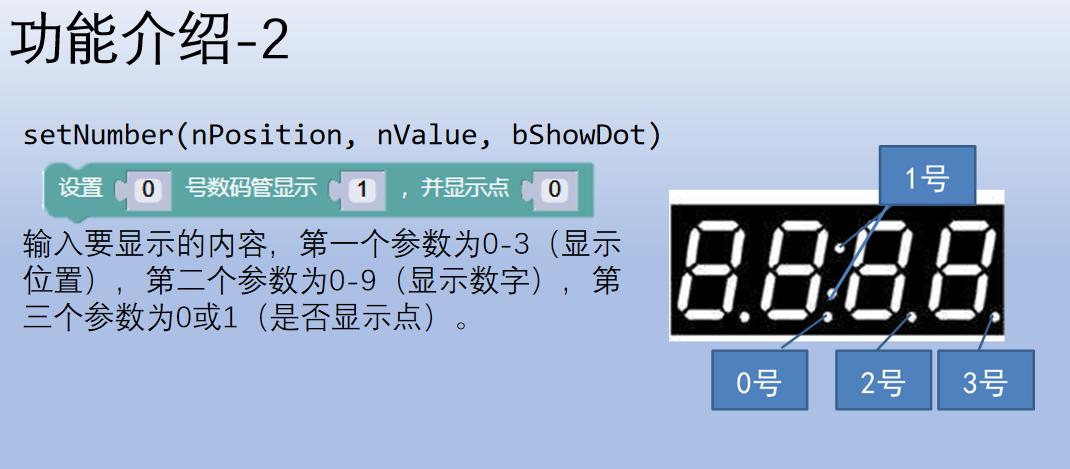

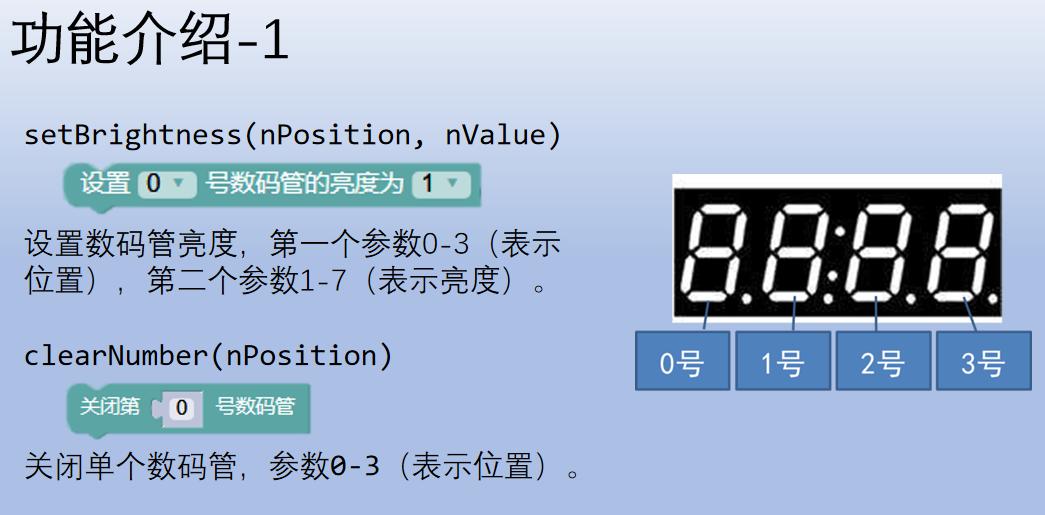

   图10 11 功能介绍

3. 在数码管上显示四位数

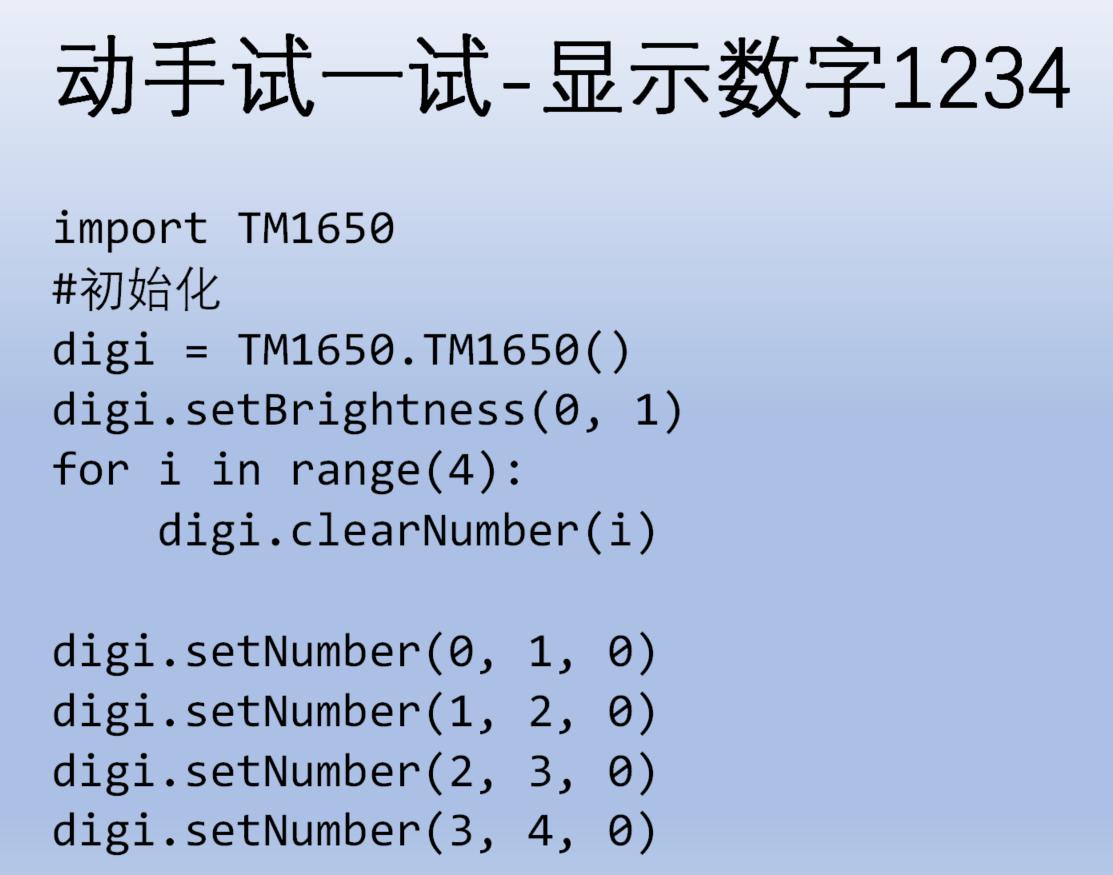

   图12 显示四位数

五、相关课程链接

1. 电子时钟
