震动马达

图1 震动马达

1. 基础知识

• 震动马达又叫震动传感器，可以产生震动，在某些需要震动效果的创客作品中可以用到，另外它的上面还有一个LED灯也可以用来控制。

2. 硬件连接

震动马达的接线很简单，丝印标注为VCC和GND的引脚分别接到树莓派扩展板的VCC和GND上。
丝印为LED的引脚用来控制震动马达上LED小灯的亮灭。
丝印为MOT的引脚用来控制震动马达的震动。
这两个引脚分别连接到树莓派的两个GPIO引脚即可通过高低电平进行控制。

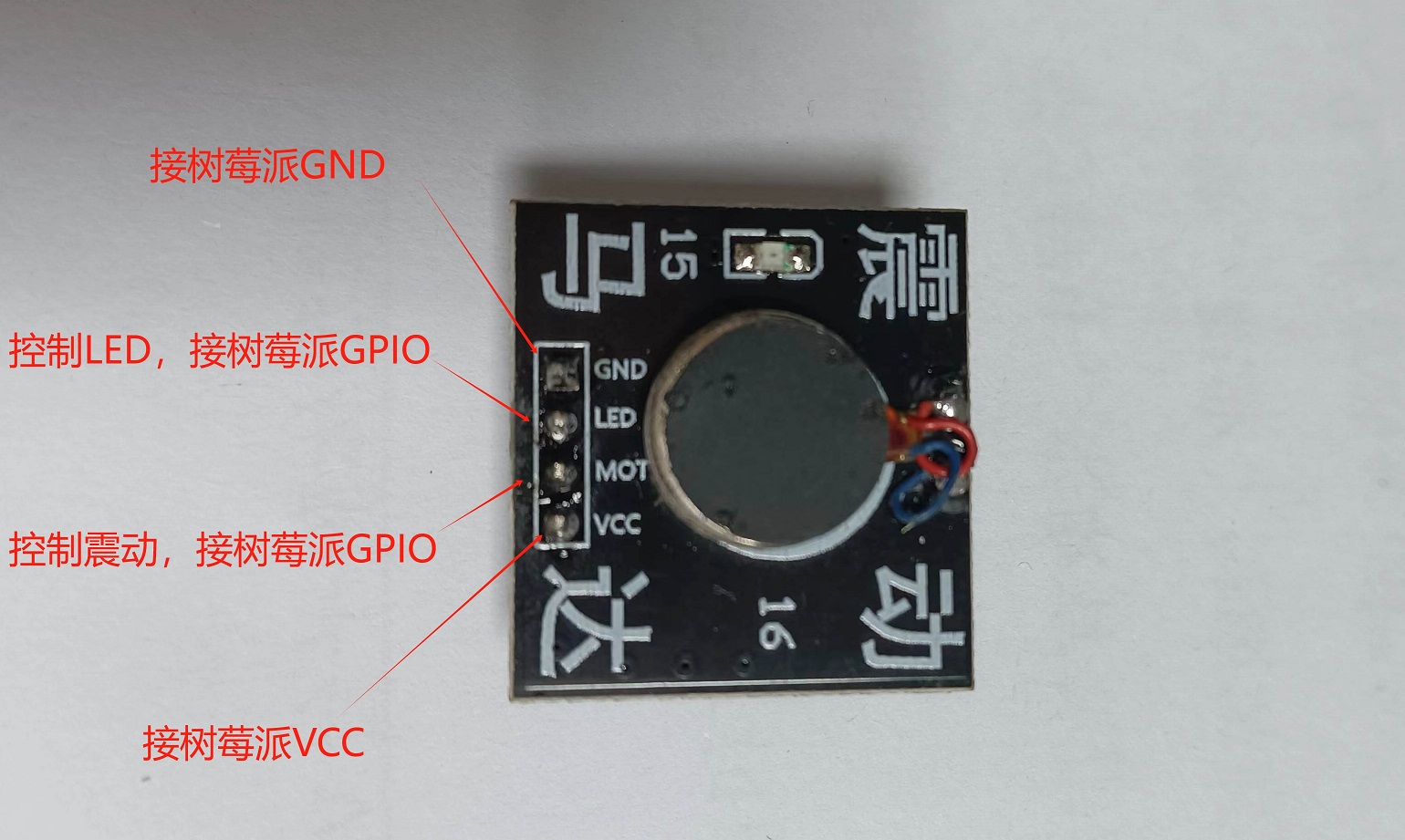

图2 震动马达引脚如何连接

3. 基础应用（图形化）

1. 控制震动马达和小灯

• 如下代码用来控制震动马达震动2秒后停止，然后其上led小灯亮2秒然后熄灭。
  MOT引脚（即控制马达）连接到树莓派的24号GPIO。
  LED引脚连接到树莓派的25号GPIO。


2.此处为程序下载链接：

• 点击这里下载控制震动马达程序代码。
