按钮检测积木块

1. 积木功能说明

• 功能简介：从指定相应的GPIO口获取按钮的检测结果。

• 参数说明：输入GPIO端口。

• 返回值：返回按钮是否按下，1表示按下，0表示没有，-1表示出错了。

2. 硬件接线说明

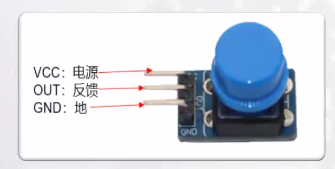

（图1）按钮引脚示意图

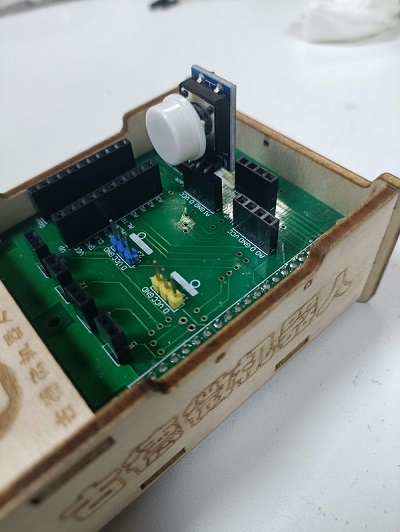

（图2）一代扩展板按钮接线图

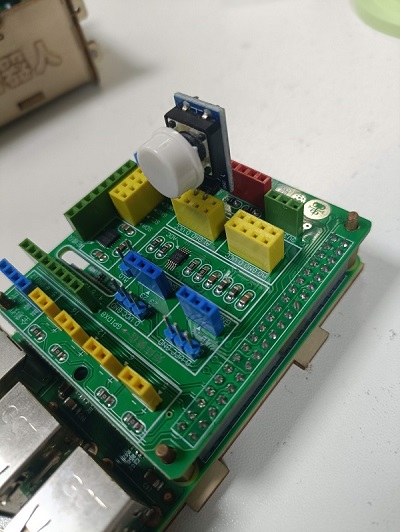

（图3）二代扩展板按钮接线图

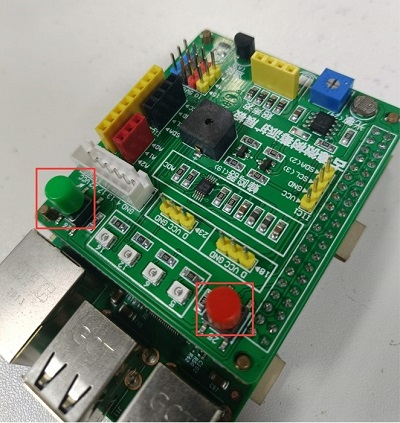

（图4）集成扩展板按钮接线图

• 如图所示，集成扩展板自带按钮，无需外接，直接调用即可。

3. 注意事项

• 注意：由于按钮在按下到回弹的过程中需要一定的时间，所以需要合理设置按钮检测中的时间间隔，避免按钮检测不及时或一次按键多次反应的情况发生；

4. 积木块应用案例

-下面的例子展示了如何使用获取按钮检测积木块。

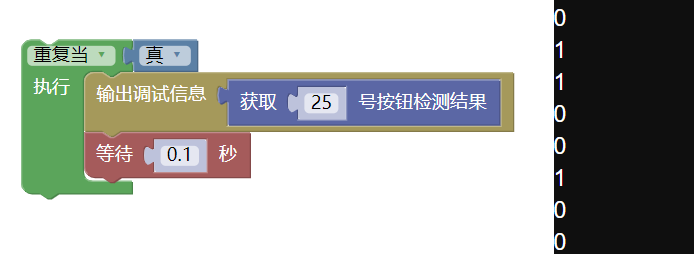

（图5）按钮输出结果

• 点击这里下载本案例代码。

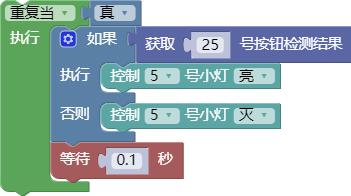

（图6）按钮控制小灯1

• 点击这里下载本案例代码。

• 按钮按下时小灯亮，按钮松开时小灯灭；

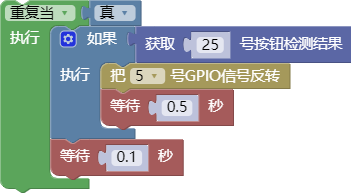

（图7）按钮控制小灯2

• 点击这里下载本案例代码。

• 按钮按1下小灯亮，按钮按2下小灯灭，以此类推。

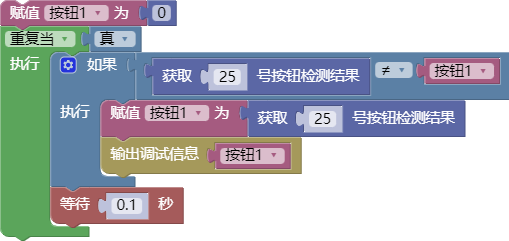

（图8）按钮自锁控制

• 点击这里下载本案例代码。

• 但使用按钮是时会有一个小问题，如果按钮一直按着，则会一直输出按钮信号为1，但我们实际并不需要那么多按钮的信号，有什么办法可以使按钮长按的情况下也只输出一个高平信号呢，本案例就实现这个功能。
