PWM控制积木

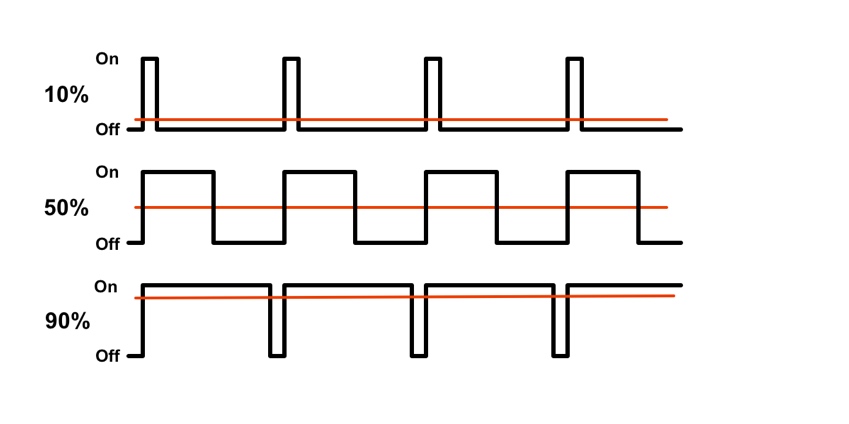

• PWM，又称脉冲宽度调制，是通过控制信号周期内高低电平的不同比例来模拟控制整体输出大小的一种控制方式。 简单来说，PWM就是我们信号的占空比（比如我们这里信号是0-3000，那么300就是10%）。



• PWM适用于控制一些有大小强度区分的设备，如控制LED小灯的亮度，控制可调变速风扇的转速等。

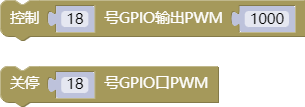

1. 积木功能说明

• 功能简介：用于控制某一GPIO口输出需要的PWM值。
• 参数说明：

  • 参数1：要输出PWM的GPIO端口号。
  • 参数2：要输出的PWM值，范围在0~3000之间。

• 返回值：无。

• 功能简介： 关停某一GPIO口的PWM输出。
• 参数说明：

  • 参数1：要关停PWM的GPIO端口号。

• 返回值： 无

2. 硬件接线说明

• 无。

3. 注意事项

• 无。

4. 积木块应用案例

• 下面的例子展示了如何用PWM控制LED小灯的亮度。

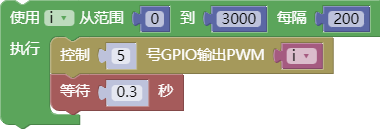

图1 PWM控制小灯亮度积木代码

图2 PWM控制小灯亮度效果

• 点击这里下载本案例代码。
