水质传感器积木块
- 水质检测传感器，又名TDS传感器，用于测量水的TDS值，TDS数值可反应水的洁净程度，可应用于生活用水、水培等领域的水质检测。
TDS (Total Dissolved Solids)，中文名：总溶解固体，又称溶解性固体总量，表明1升水中溶有多少毫克溶解性固体。一般来说，TDS值越高，表示水中含有的溶解物越多，水就越不洁净。因此，TDS值的大小，可作为反映水的洁净程度的依据之一。

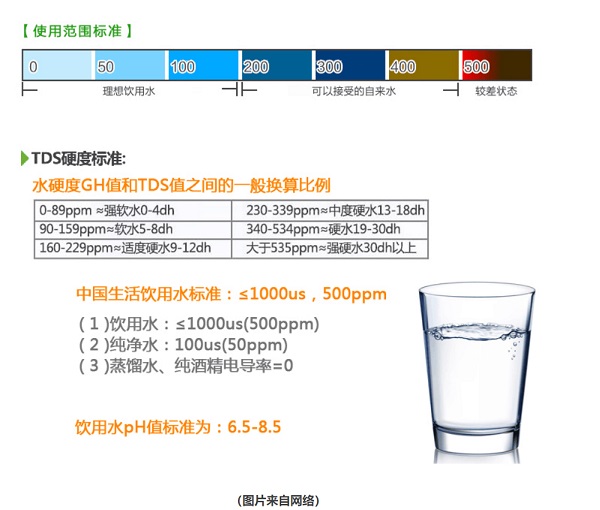

（图1）TDS标准对照图
1. 积木功能说明
- 功能简介：获取水质检测结果。
参数说明：
- 参数1：选择所用模拟端口。
返回值：返回水质检测结果，单位为ppm，表示一升水中溶解有多少毫克溶解性固体物。
2. 硬件接线说明

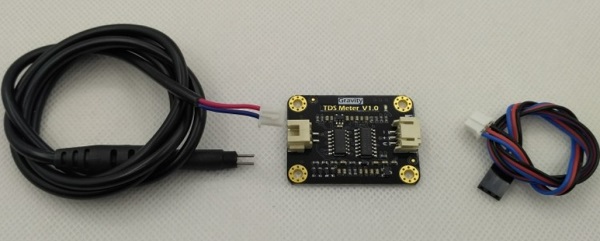

（图2）水质检测传感器实物图

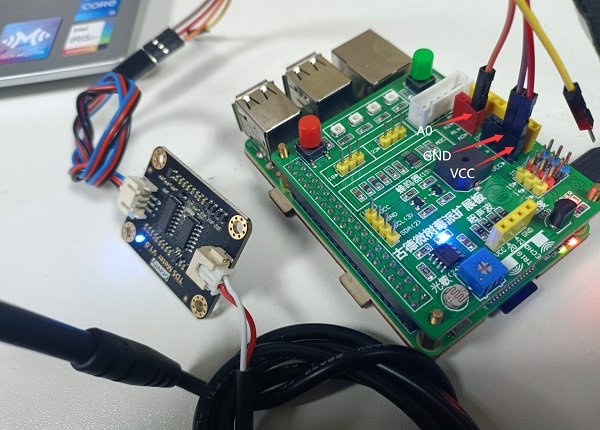

（图3）水质检测传感器接线图
| 序号 | 标注 | 管脚功能 | 用途 |
|---|---|---|---|
| 1 | s | A0 | 模拟信号端口 |
| 2 | - | GND | 电源负极 |
| 3 | + | VCC | 电源正极 |
注：由于使用模拟端口获取检测数据，所有在使用时需要接上模数转换器。（二代扩展板和集成扩展板自带模数转换器）
3. 注意事项
TDS探头不能用于55℃以上的水中。
TDS探头放置位置不能太靠近容器边缘，否则会影响示数。
TDS探头头部与导线为防水，可浸入水中，但连线接口处与信号转接板不防水，请注意使用。
4. 积木块应用案例
- 下面的例子展示了如何使用水质检测传感器。

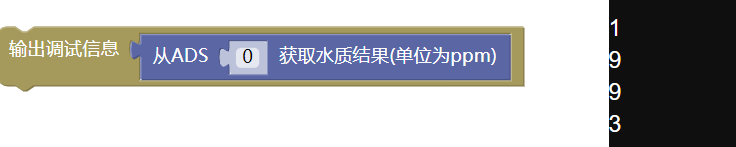

（图4）水质测试
- 点击这里下载本案例代码。
