土壤湿度传感器
目录
一、基础知识
二、硬件连接
三、基础应用（图形化）
四、基础应用（Python）
五、相关课程链接
一、基础知识
此处我们所说的湿度传感器即为土壤湿度传感器。
土壤湿度传感器又名：土壤水分传感器、土壤墒情传感器、土壤含水量传感器。主要用来测量土壤相对含水量，做土壤墒情监测及农业灌溉和林业防护。土壤湿度传感器采用FDR频域反射原理。FDR(Frequency Domain Reflectometry)频域反射仪是一种用于测量土壤水分的仪器，它利用电磁脉冲原理、根据电磁波在介质中传播频率来测量土壤的表观介电常数，从而得到土壤相对含水量，FDR具有简便安全、快速准确、定点连续、自动化、宽量程、少标定等优点。是一种值得推荐的土壤水分测定仪器。

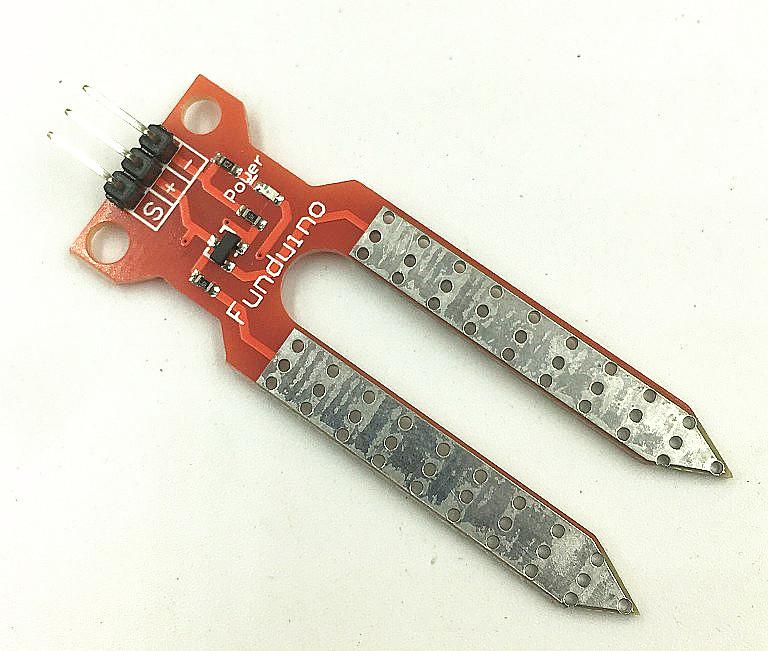

土壤湿度传感器如图1所示。
图1 土壤湿度传感器
二、硬件连接

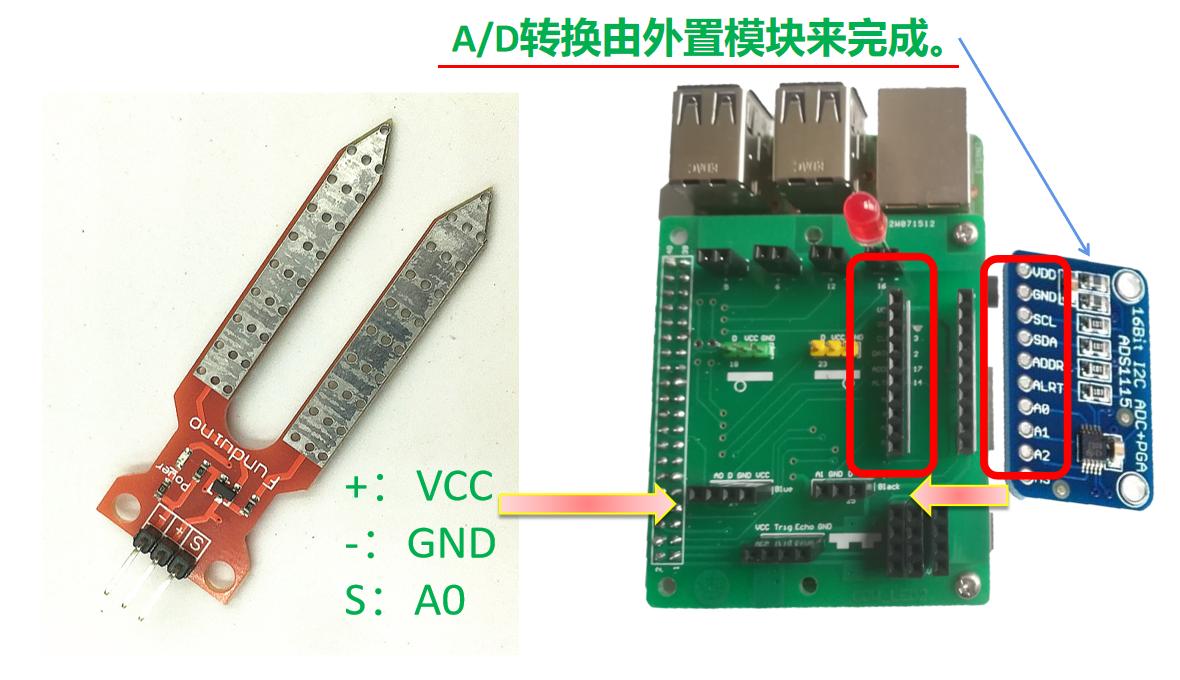

土壤湿度传感器的连接方式比较特殊，需要一端插入土壤中，另一端与扩展板相连接，为了使用方便，我们可以采用杜邦线来进行连接，土壤湿度传感器的输出值通过A/D转换电压信号，即可检测土壤水分，土壤越干燥，输出电压越小，土壤越湿润，输出电压越大。需注意，这里的A/D信号转换是需要借助外置模块来完成的，即如图2的数模转换器。如下图是土壤湿度检测器的连接方式。
图2 土壤湿度传感器连线
三、基础应用（图形化）

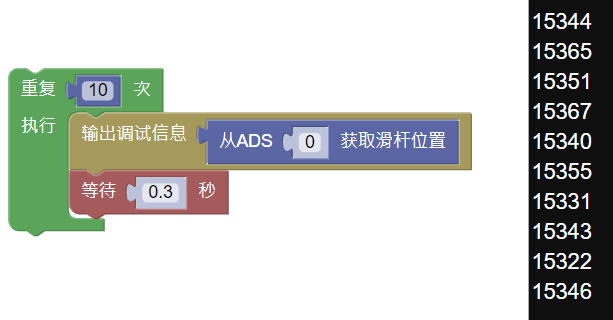

- 1、 土壤湿度传感器测试程序如下图，检测三秒钟内（重复10次*等待时间0.3秒），每隔0.3秒获取并输出一次土壤传感器的值。
图3 土壤湿度传感器测试程序

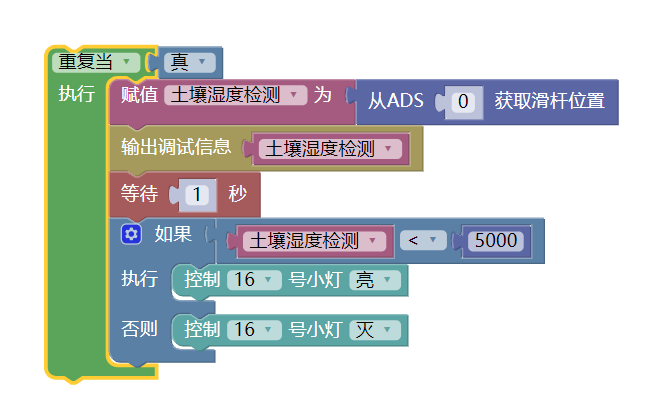

2.2、 土壤湿度传感器控制小灯亮灭程序。程序永远执行（除非强行中断程序或切断电源）。每间隔60秒钟获取一次土壤湿度传感器的电压值，如若电压值小于设定值，即土壤湿度过小时，则小灯亮起，提示土壤湿度过低，应该浇水，否则小灯熄灭，表示土壤湿度足够。具体程序如下图所示。
图3 土壤湿度传感器控制小灯程序
3.此处为下载链接
4.土壤湿度传感器控制小灯亮灭程序效果视频 [土壤湿度传感器控制小灯亮灭效果演示视频]
(https://weibo.com/3264309324/JDUzt6WLU)
四、基础应用（Python）
暂无，需要后期补充
五、相关课程链接
暂无，需要后期补充
