扫码器

1. 功能说明

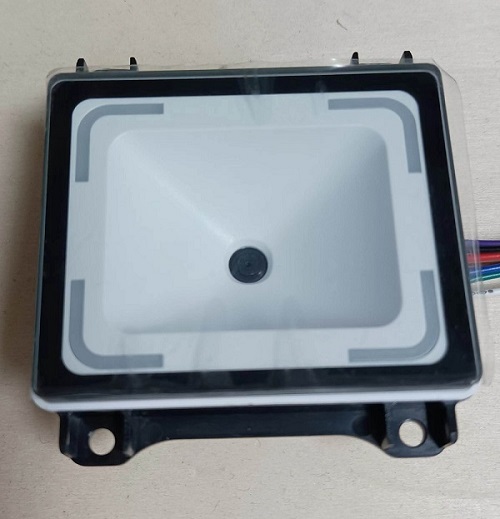

• 本扫码器可用于扫描二维码、条形码等，可以应用于自助机、公交扫码、过道闸机等场景。支持通过串口连接到树莓派进行使用。

2. 硬件接线说明

本款扫码器接口一共有8pin，如下图，我们只要用到pin1-4这4个就够了。
其中pin3和4是VCC和GND，接到树莓派的VCC(5V)和GND来给扫码器供电。 pin1和2为串口的RX和TX，分别连接到树莓派的串口TX和RX上。

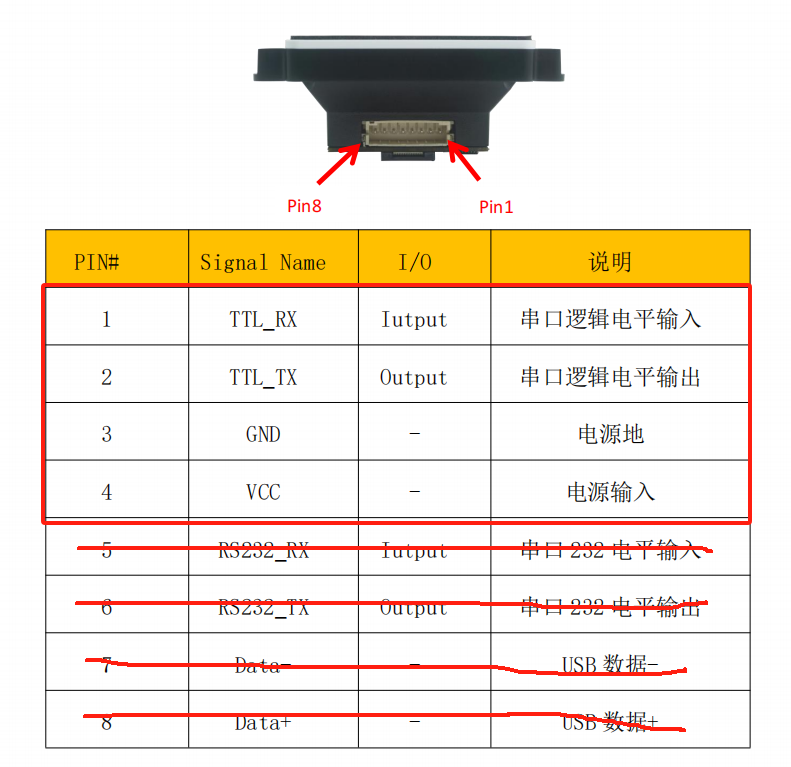

（图1）扫码器引脚功能示意图

（图2）扫码器连接到树莓派扩展板

3. 注意事项

• 串口连接时，需要注意传感器上的RX、TX需要和树莓派上的RX、TX引脚交叉连接，即RX--TX，TX--RX。

4. 积木块应用案例

• 扫描码通过串口连接到树莓派上后，扫描到的数据通过串口发送到树莓派。因此使用串口操作的相关积木通过串口读取即可获取到扫描数据。
• 如下图示例代码，用来读取扫码器的扫描结果。

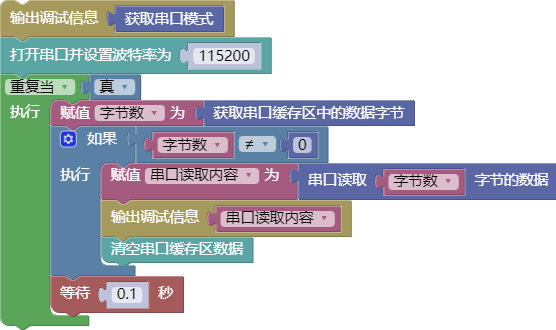

（图3）串口读取扫描结果测试程序

• 使用串口，首先要先开启串口模式。如下图，调用【智能硬件】->【串口控制】里的设置串口模式积木，设置为串口模式。
• 串口模式设置一次即可，设置完成后会触发树莓派自动重启。重启后可以通过查询积木查询当前的模式。


  （图4）设置串口模式

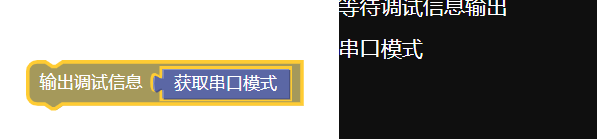

（图5）查询串口模式

• 点击这里下载本案例代码。

5. 扫码器配置

1. 下载 扫码器配置软件.

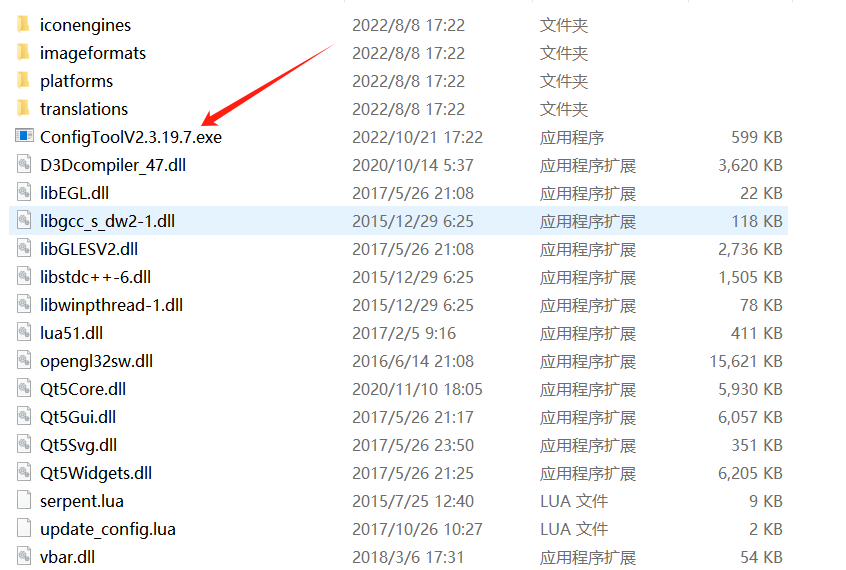

2. 下载并解压，然后如下图点击打开配置工具。

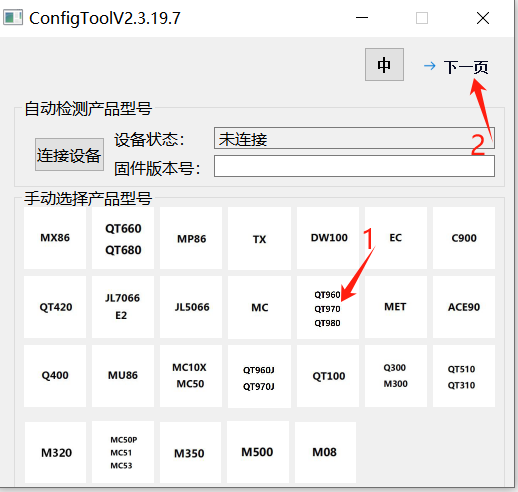

3. 选择产品型号为图中所示，然后点击下一页。

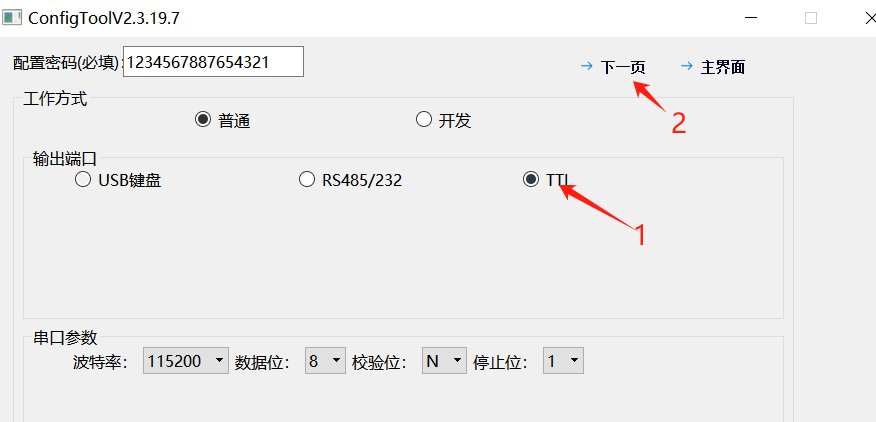

4. 如下图，输出端口选择为TTL，其他默认，然后点击下一页。



5. 如下列图进行扫描配置。

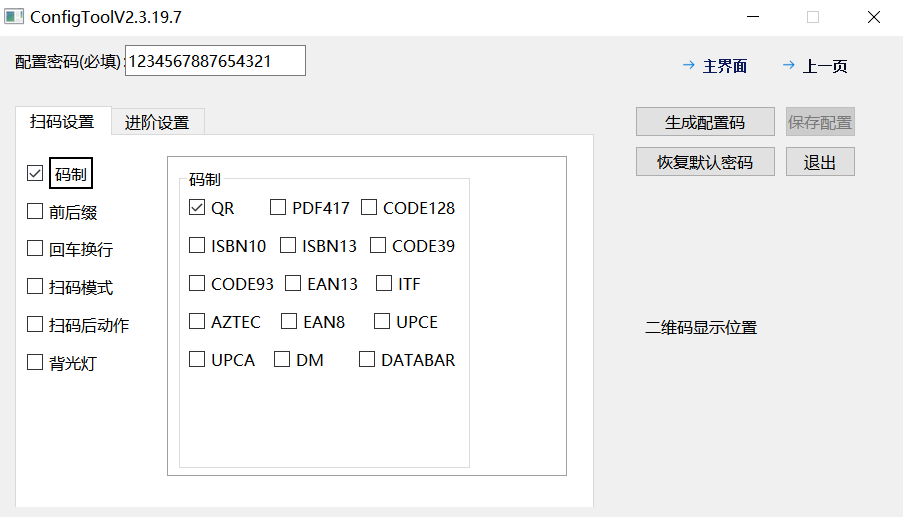

   1) 码制用来设置需要扫描识别的码的种类，若不清楚就全部勾选。

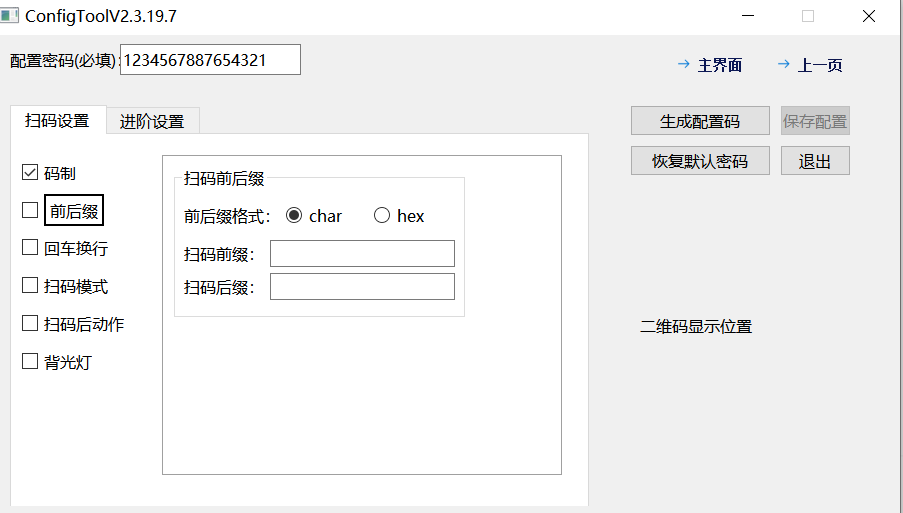

   2) 前后缀设置用来给扫码结果加前后缀。

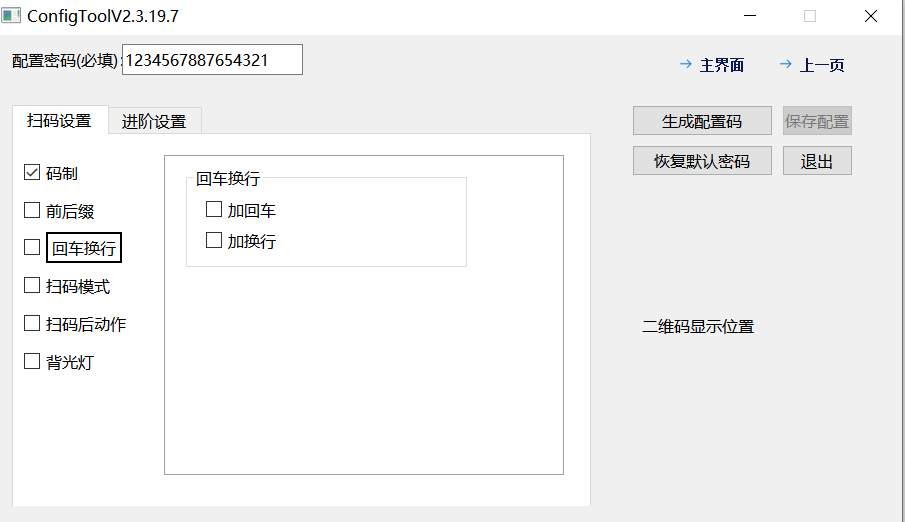

   3) 回车换行设置用来给扫码结果加回车或换行。

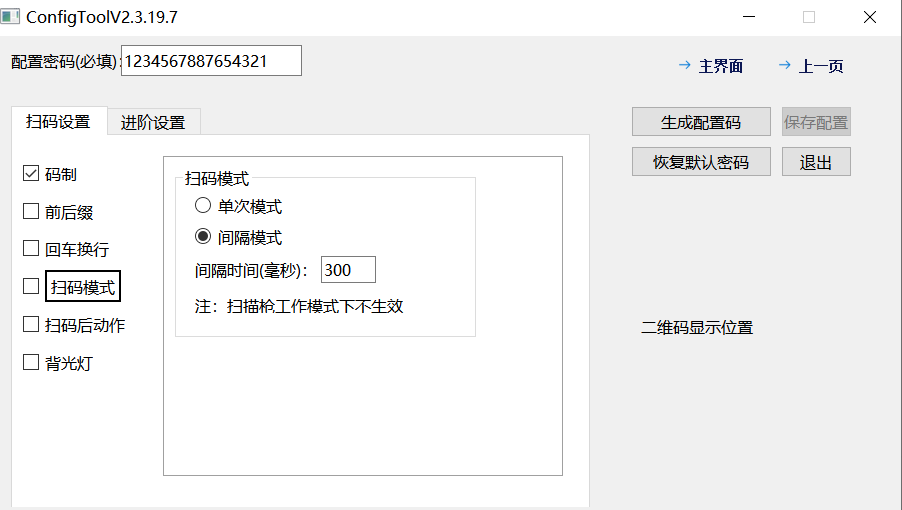

   4) 扫描模式默认为间隔扫描，扫描间隔300ms。单次模式表示不扫描重复码。

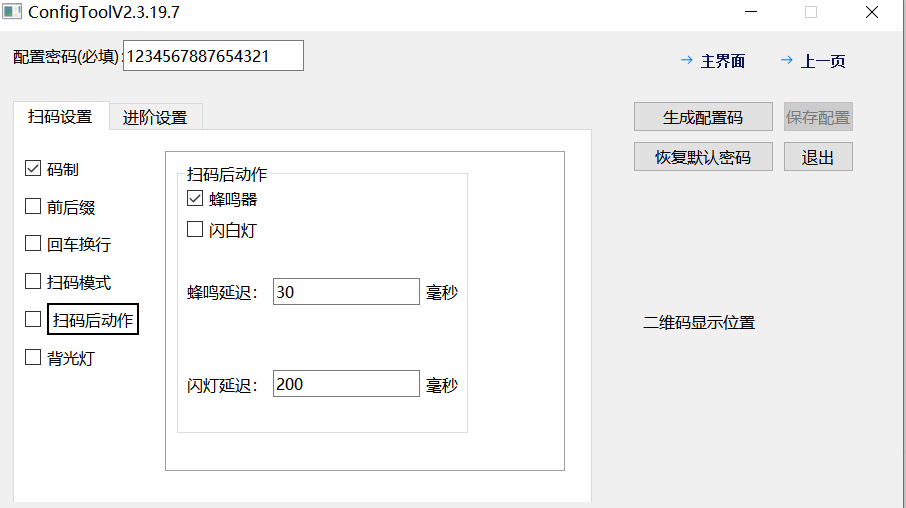

   5) 扫码后动作默认是响蜂鸣器。

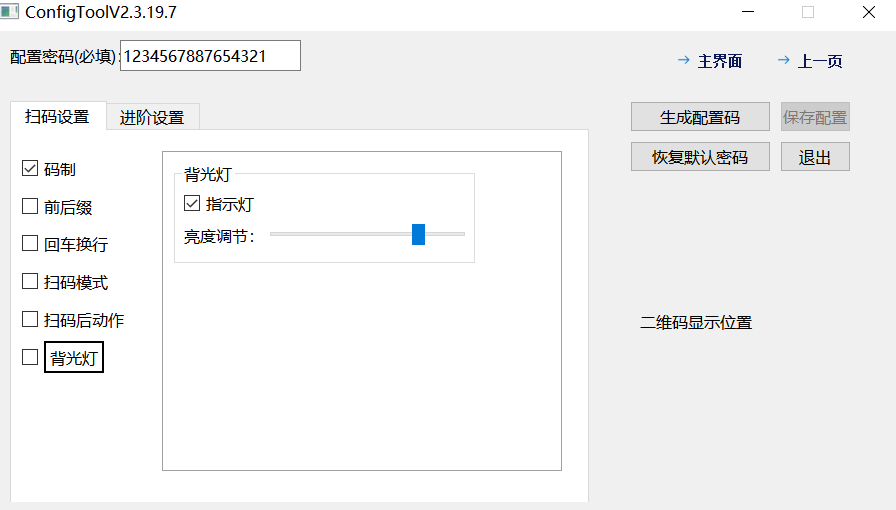

   6) 背光灯默认是打开。

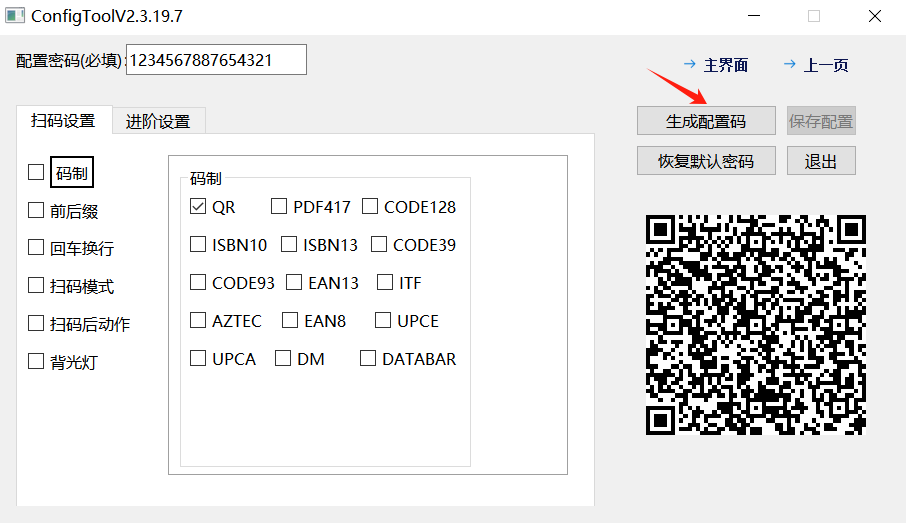

6. 如下图，设置完成后，点击右上方的生成配置码按钮，可以生成一个二维码。
   扫码器扫描该二维码，听到滴滴两声响表示配置成功，然后将扫码器断电再上电，就会启用新的配置了。
   配置断电不会丢失。
