控制小灯积木块

1. 积木功能说明

• 功能简介：通过设置对应GPIO口电平的高低来控制LED小灯的亮灭。该积木跟【基础】区里的设置GPIO为有电/没电实际上是一样的。

• 参数说明：

  • 参数1：设置几号GPIO口控制小灯。
  • 参数2：设置小灯亮灭。

• 返回值：无。

2. 硬件接线说明

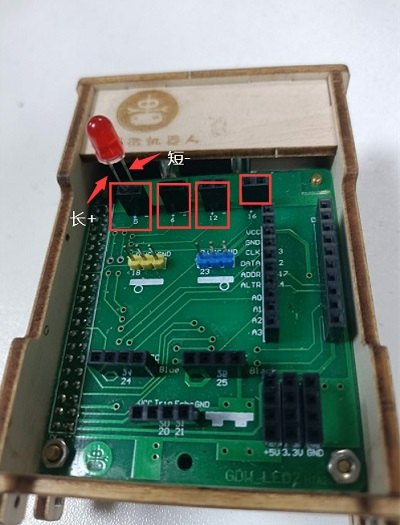

（图1）一代扩展板小灯实物连接图

• led小灯为发光二极管，有正负之分，引脚较长的一端为正极，短的一端为负极。

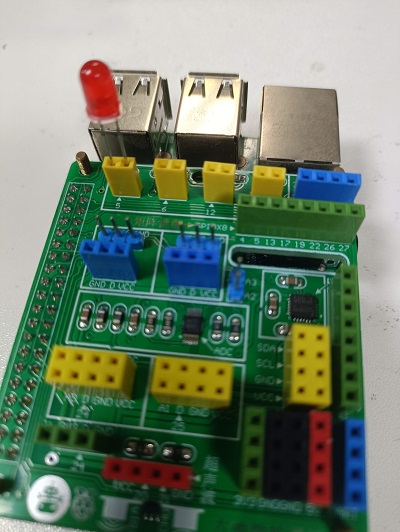

（图2）二代扩展板小灯实物连接图

• 与一代扩展板的连接方式相同

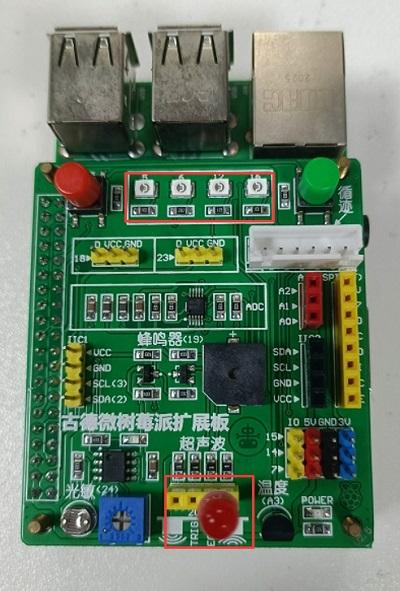

（图3）集成扩展板小灯实物连接图

• 集成扩展板5、6、12、16号接口自带小灯，可以直接点亮。
• 任意GPIO口都可控制小灯，只需将LED小灯长脚端输入高电平，短脚端接地即可。

3. 注意事项

• 无。

4. 积木块应用案例

• 下面的例子展示了如何使用小灯完成流水灯效果。

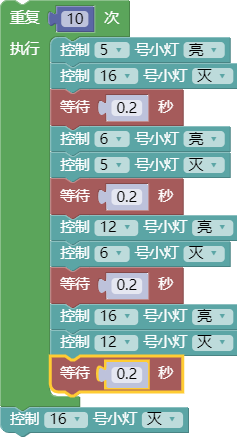

（图4）流水灯程序

（图5）流水灯效果

• 点击这里下载本案例代码。
