古德微树莓派扩展板大全

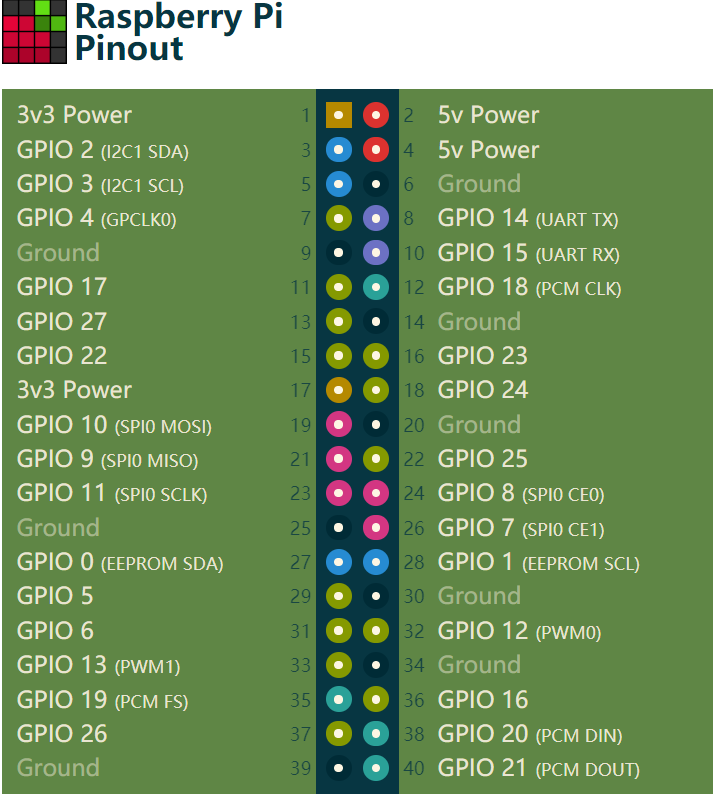

树莓派引脚图
树莓派3B/3B+/4B等型号有40个引脚。其中包括28个GPIO引脚， 2个3.3V引脚， 2个5V引脚， 8个GND引脚。
28个GPIO引脚中包括了通用的GPIO、SPI、I2C、UART等。点此 可以了解各引脚的详细说明。
树莓派引脚图

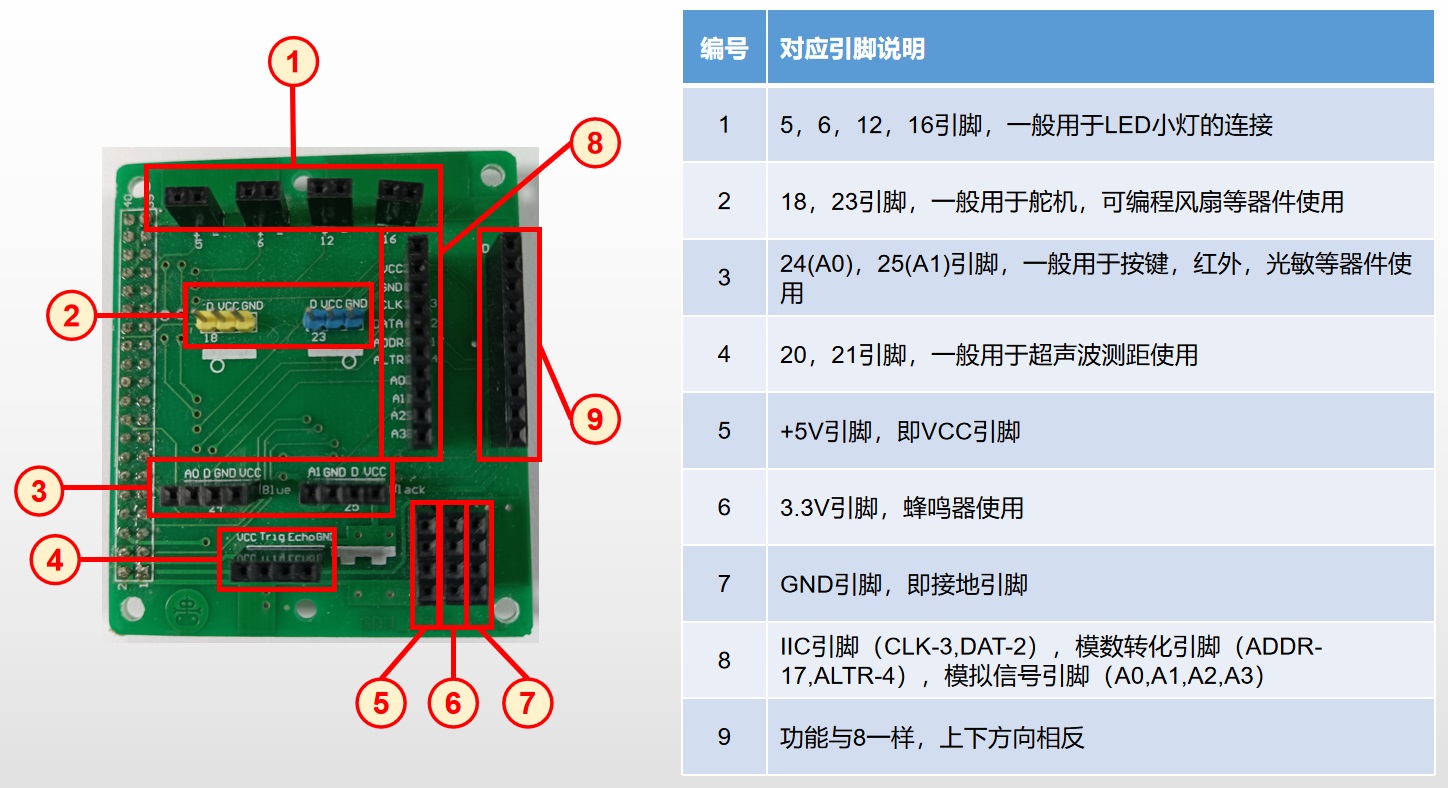

古德微一代扩展板
古德微一代扩展板

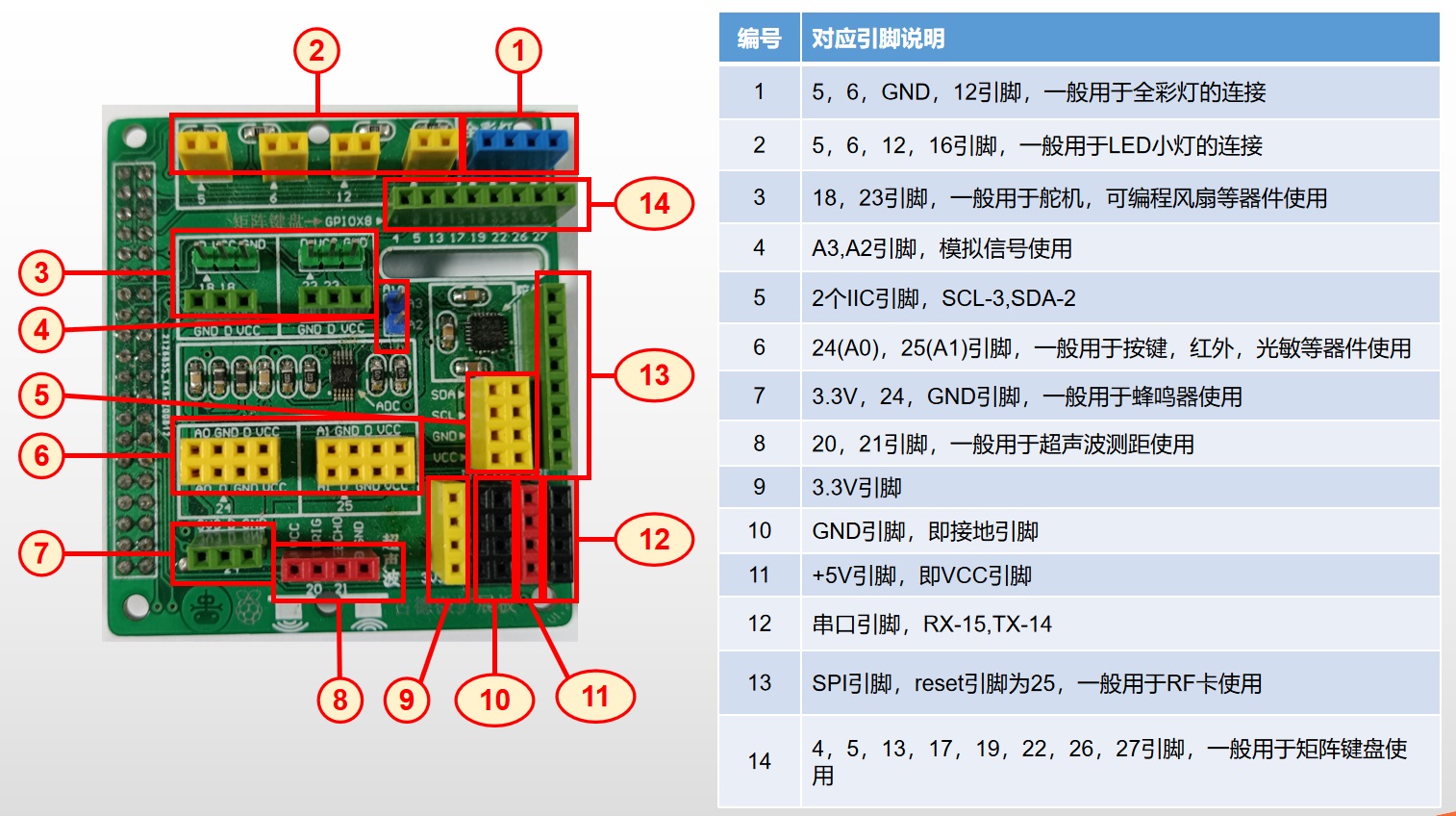

古德微二代扩展板
古德微二代扩展板

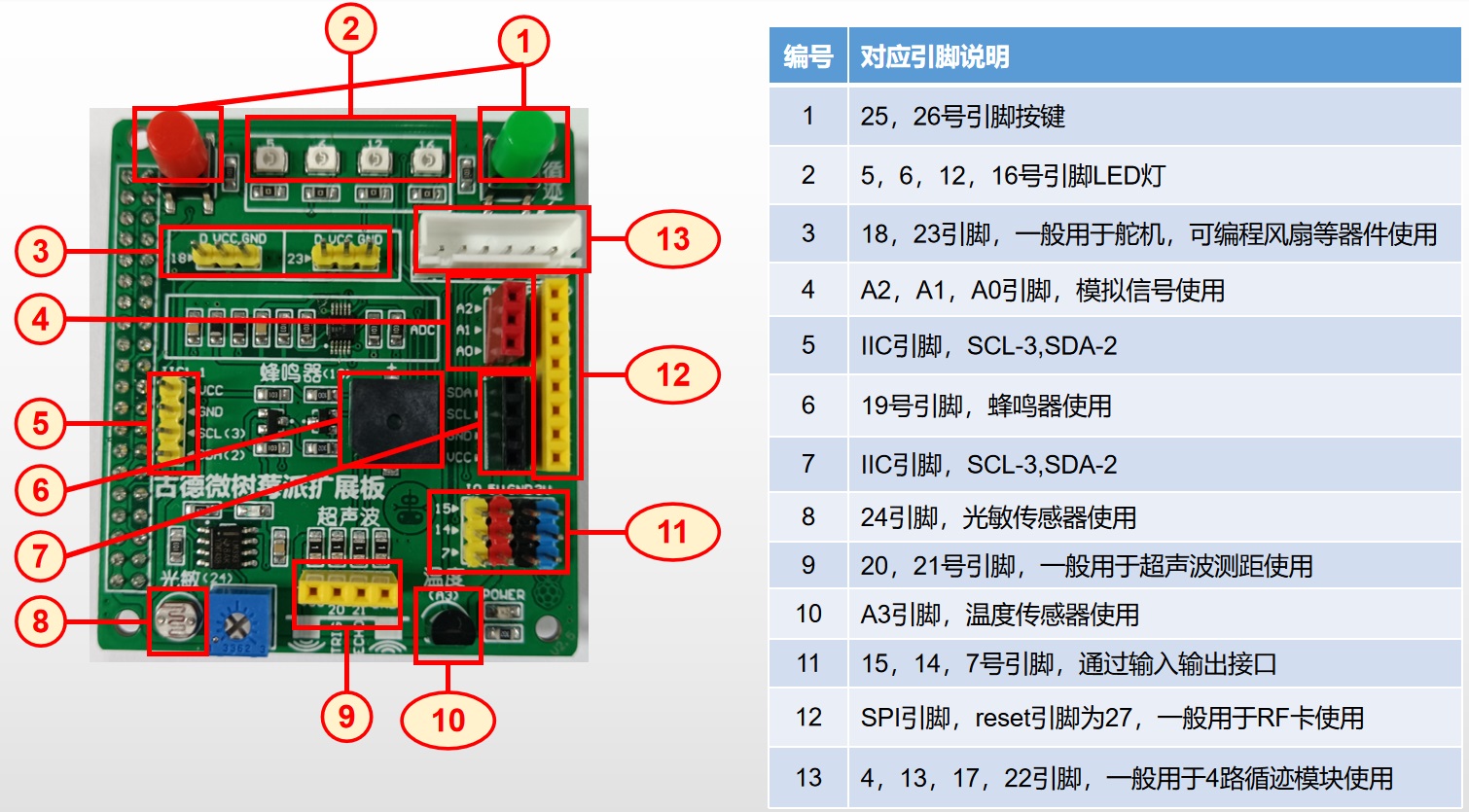

古德微集成扩展板
古德微集成扩展板
古德微一代电机扩展板
古德微一代电机扩展板
古德微防反接扩展板
古德微防反接扩展板
- 1、GPIO区域：接口为PH2.0-3PIN，支持接入按钮、LED灯、无源/有源蜂鸣器、继电器、DHT温湿度传感器、人体传感器、舵机等通用数字信号模块。
- 2、灯带区域：接口为PH2.0-3PIN，支持接入通用数字信号传感器，且支持连接ws18b20型灯带。GPIO口分别为18和10。
- 3、射频卡区域：射频卡专用区域，接口类型为2.54-8PIN排针，没有防反接结构，接入射频卡模块时，需要对齐每个针脚顺序，避免反接。
- 4、串口区域：接口为PH2.0-4PIN，支持接入串口类型传感器。
- 5、IIC区域：接口为PH2.0-4PIN，支持接入OLED屏、LCD屏、数码管。
- 6、超声波区域：接口为PH2.0-4PIN，支持接入RS04型超声波传感器
- 7、模拟信号区域：接口为PH2.0-3PIN，支持接入声音传感器、光敏传感器、雨水传感器、土壤湿度传感器、滑动电阻器等模拟信号传感器
- 8、GPIO-4PIN区域：接口类型为PH2.0-4PIN，支持接入震动马达和称重仪。
