人体红外传感器

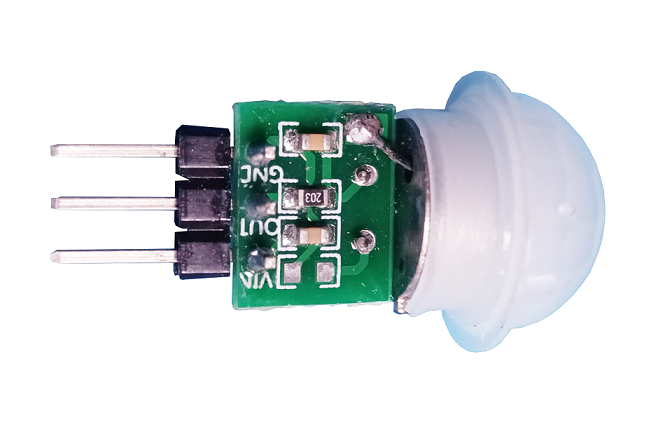

图1 人体红外传感器

1. 基础知识

• 人体红外传感器是基于被动式人体红外线技术的数字智能自动控制产品，灵敏度高，可靠性强，广泛应用于各类自动感应电器设备。

2. 硬件连接

• 跟很多传感器一样，人体红外传感器有三个引脚，分别是VCC、GND、OUT， 对应插入到树莓派扩展板的引脚。如下图。

  当检测到人体时，输出高电平1，反之输出低电平0。

图2 人体红外传感器在一代扩展板连接示意图

图2 人体红外传感器在二代扩展板连接示意图

3. 基础应用（图形化）

可以通过读取人体红外传感器所接GPIO口的信号来获取结果。事实上，这是一个通用的积木，如下图

1.人体红外传感器测试：

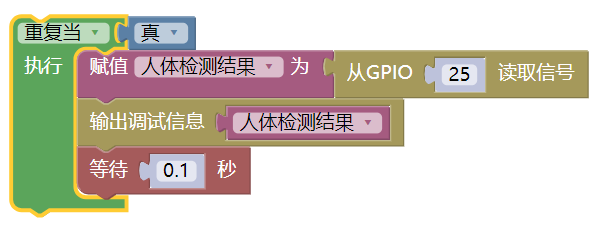

• 永远运行程序（重复值为真）直到强行中断程序或切断电源，每隔0.1秒通过获取传感器输出的电平数值，并输出到LOG中。如图3所示。

2.人控小灯程序：

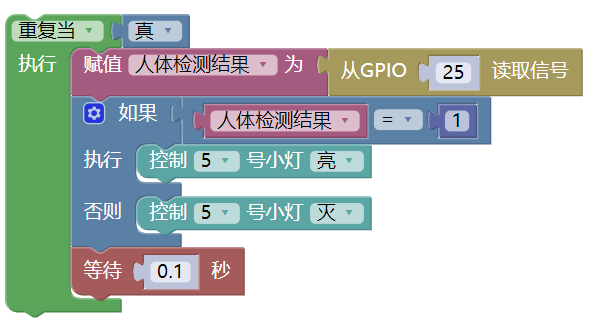

• 永远运行程序（重复值为真）直到强行中断程序或切断电源，每隔0.1秒直接通过获取人体红外传感器输出的电平数值，以控制小灯的亮灭。 有人靠近，小灯亮起；反之，小灯熄灭，具体程序如图所示。

3.此处为程序下载链接：

• 点击这里下载人体红外传感器测试程序代码。
• 点击这里下载人控小灯程序代码。
