灯带

1. 积木功能说明

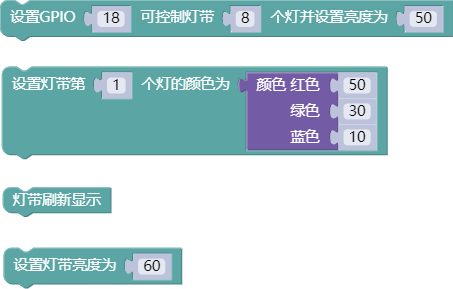

• 功能简介：控制灯带上灯的个数，灯带亮度。
• 参数说明：

  • 参数1：输入控制灯带的GPIO口，仅支持18和12号GPIO口；
  • 参数2：输入实际控制的小灯数量；
  • 参数3：设置小灯的亮度，范围0-255；

• 返回值：无。

• 功能简介：设置灯带上某个灯的RGB来控制它的颜色。
• 参数说明：

  • 参数1：输入控制小灯在灯带上的实际位置（从0开始）；
  • 参数2：输入小灯的RGB颜色列表；

• 返回值：无。

• 功能简介：通过调用本函数可使已经设置或更新灯带的数据生效。
• 参数说明：无。
• 返回值：无。

• 功能简介：设置灯带的亮度值。
• 参数说明：

  • 参数1：设置小灯的亮度，范围0-255；

• 返回值：无。

2. 硬件接线说明

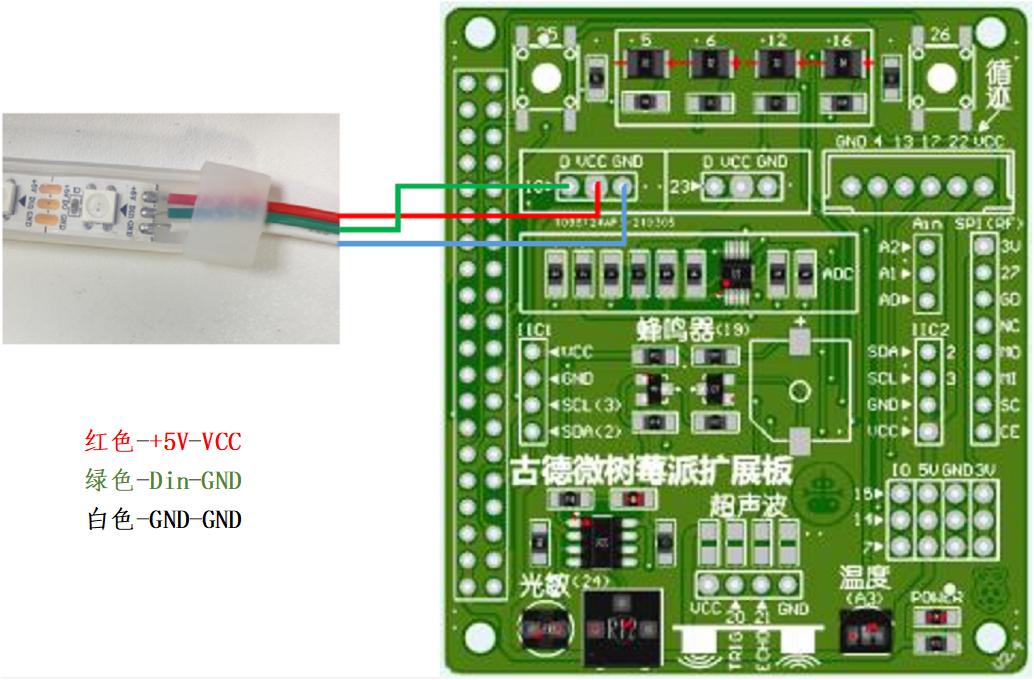

（图1）灯带-树莓派 接线图

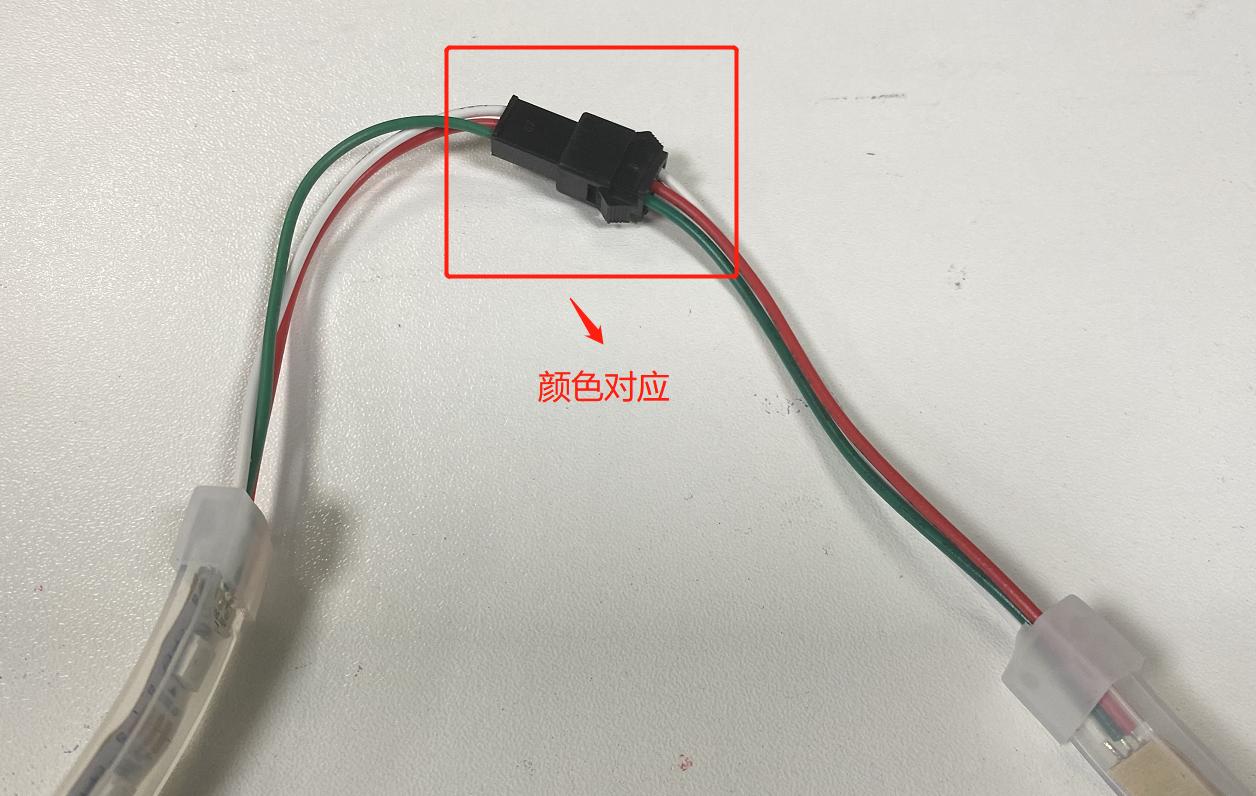

（图2）灯带-灯带 接线图

• 每段灯带上都有一些小箭头，箭头所指的方向为输出端，表示信号向前传递。箭头尾部方向则为输入端，即需要我们接线的方向。
• 以WS281X灯带为例，有GND、D0、5V三个接口，分别连接到树莓派的GND、VCC、D0（18号或12号）就可以实现对灯带的控制。
• 若需要更长的灯带，可以直接将多个灯带首尾相连使用。如果灯带过长，则需要为灯带进行独立供电，否则会出现供电不足，导致无法有效的控制信号或者树莓派重启。把灯带调暗则可以正常控制更多的灯。

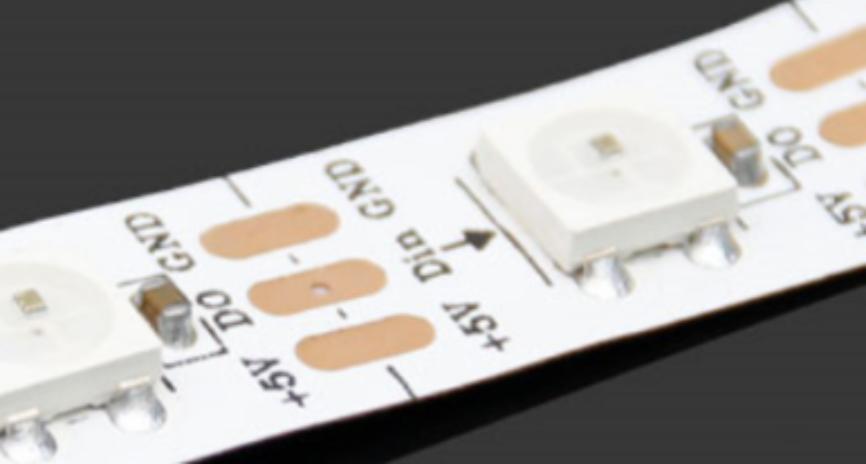

  （图3）灯带细节图

3. 注意事项

• 在树莓派3上使用灯带时，播放声音和点亮灯带是冲突的，播放过声音灯带就无法正常点亮，需要重启树莓派。（哪怕是打开的网页有声音播放也会导致冲突）
• 在树莓派4B上，播放声音后，不会对点亮灯带产生影响，但是点亮过灯带后，就无法正常播放声音（只有滋滋的电流声）。
• 如果想同时用积木播放声音和点亮灯带，那么需要使用USB声卡播放声音 或者通过SPI接口控制灯带 来解决。

4. 积木块应用案例

• 下面的例子展示了如何使用灯带。

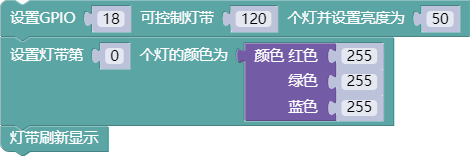

（图4）灯带测试-点亮第一个灯珠

• 点击这里下载本案例代码。

（图5）依次点亮灯珠

• 点击这里下载本案例代码。

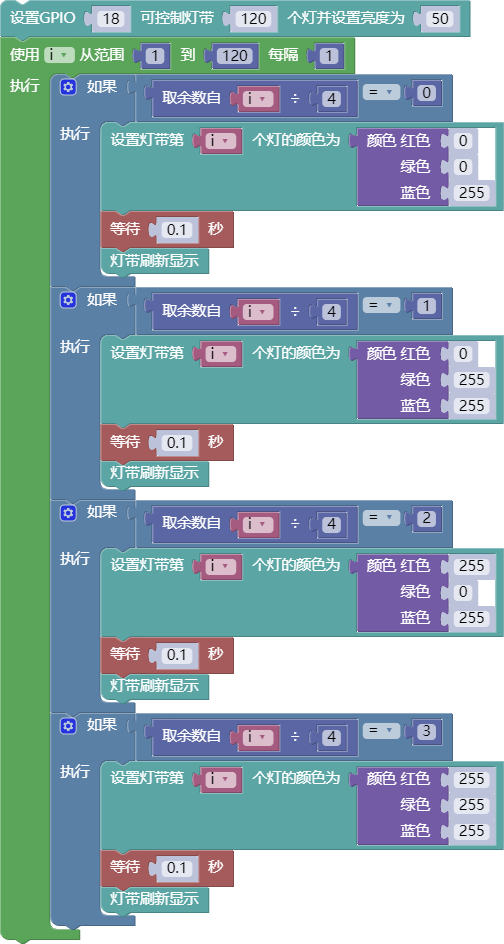

（图6）相邻4个灯带为不同颜色

• 点击这里下载本案例代码。
