机器学习-用远程树莓派摄像头做物体检测训练

  • 基于本地摄像头的物体检测模型训练时，由于采集样本使用的摄像头（本地摄像头）和识别所使用的摄像头（连接在树莓派上的摄像头）不同， 图片的背景也会有差异，导致在树莓派上的识别效果可能没那么好，而且下载好的模型还需要额外拷贝到树莓派（有点麻烦有木有~~）。
  • 是否可以直接使用树莓派的摄像头进行采样训练，然后训练好的模型也能自动下载到树莓派上呢？ 本章介绍的使用远程树莓派摄像头物体检测训练就可以做到这些。

准备阶段

  • 首先，把USB摄像头模块连接到树莓派的USB接口上。
图1

（图1）USB摄像头实物连接图

  • 树莓派接通电源，点击连接设备，正常连接树莓派。

    图2

    （图2）连接树莓派

  • 按顺序点击更多功能——机器学习——远程使用树莓派摄像头进行物体检测。

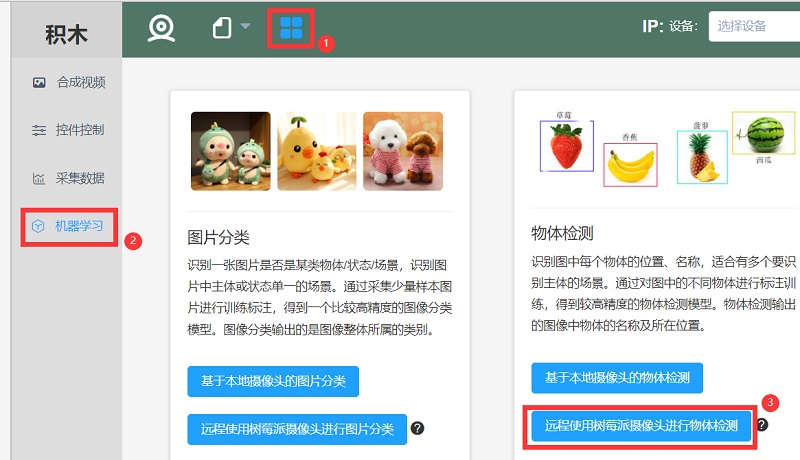

    图3

    （图3）进入物体检测界面

注：远程使用树莓派摄像头进行图片分类的功能需要古德微树莓派的版本在3.0.0及以上才可以使用，并且只有在正常连接树莓派获取树莓派IP地址后才可以使用

训练模型

  • 接下来开始训练模型，以“苹果”模型和“梨”模型为例。首先，进行图片采样和标注。将需要识别的物体放在背景下，再点击摄像头标志打开摄像头，点击拍照按钮进行采样（可以转动物体模型，多角度对物体进行采样，这样训练识别效果会更好，采样8-20张为宜）。

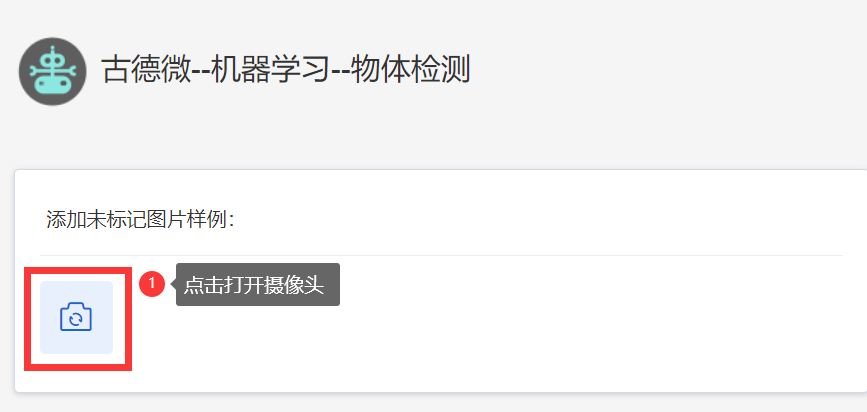

    图4

    （图4）开启摄像头

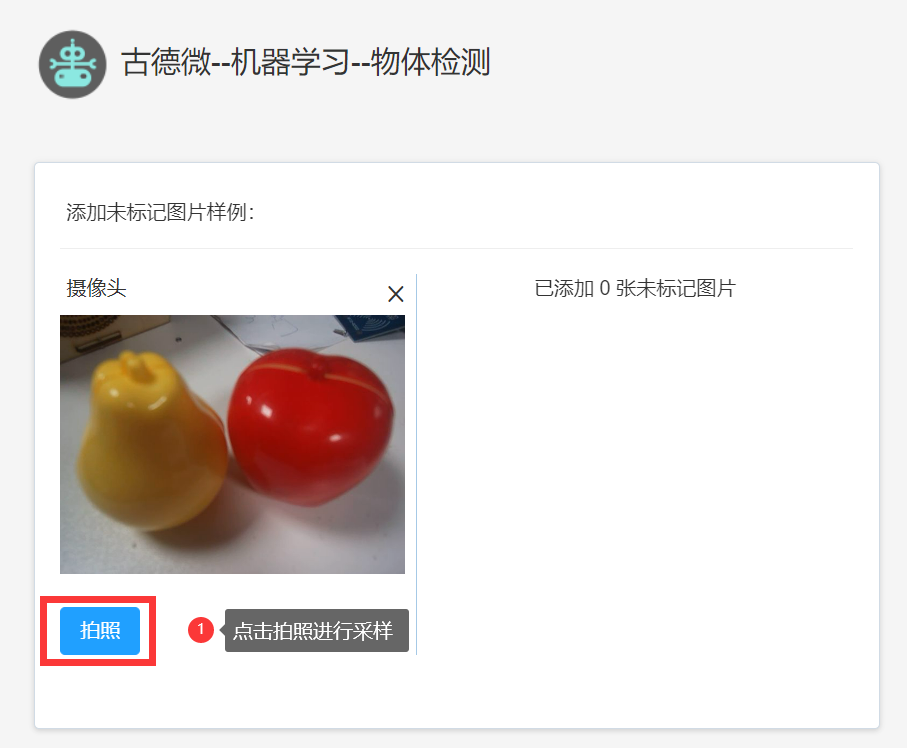

图5

（图5）拍照采样

  • 拍照采样完成后，开始对采样的图片进行物体的标注。

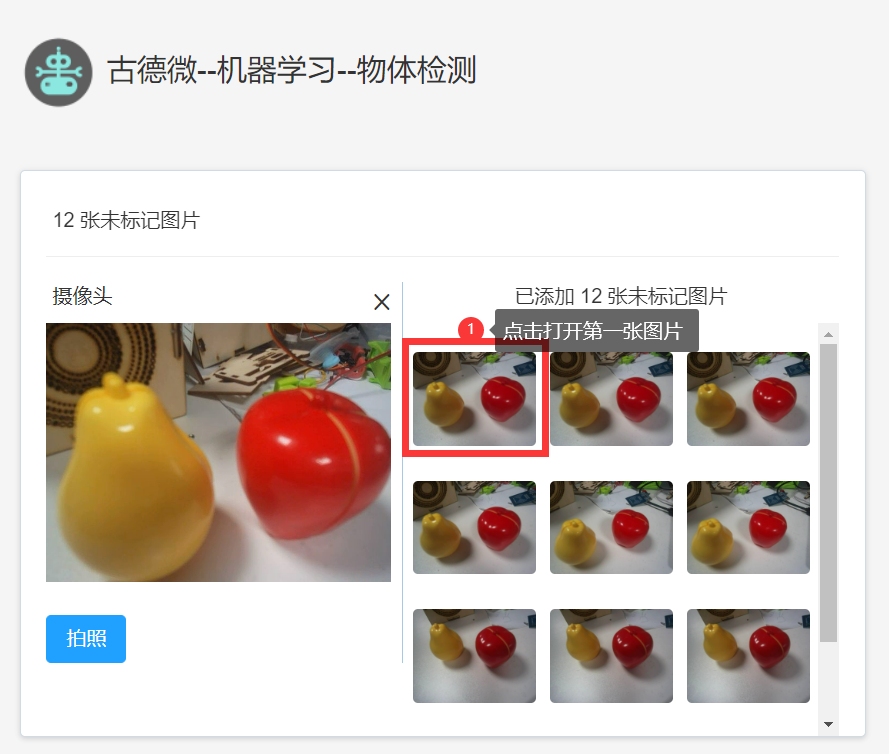

    图6

    （图6）打开图片

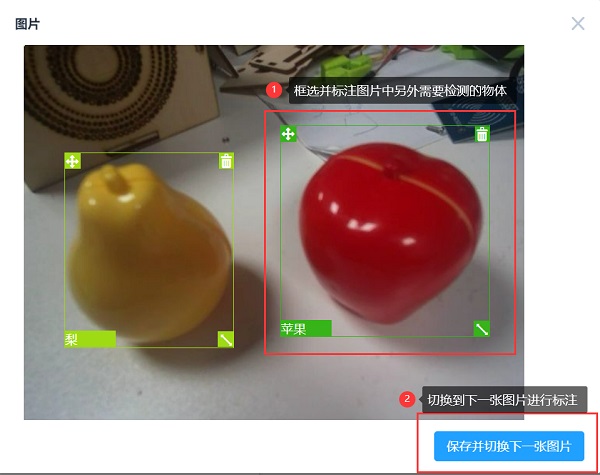

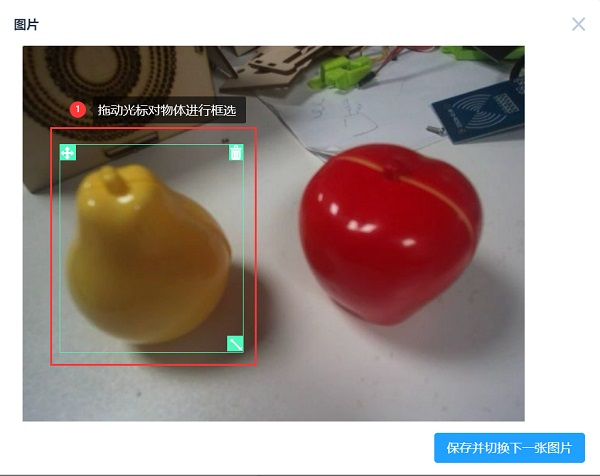

图7

（图7）框选物体

图8

（图8）对物体进行标注

图9

（图9）对所有图片进行标注

  • 标注完成后，点击“开始训练”对样本图片进行训练。（训练需要一定时间）

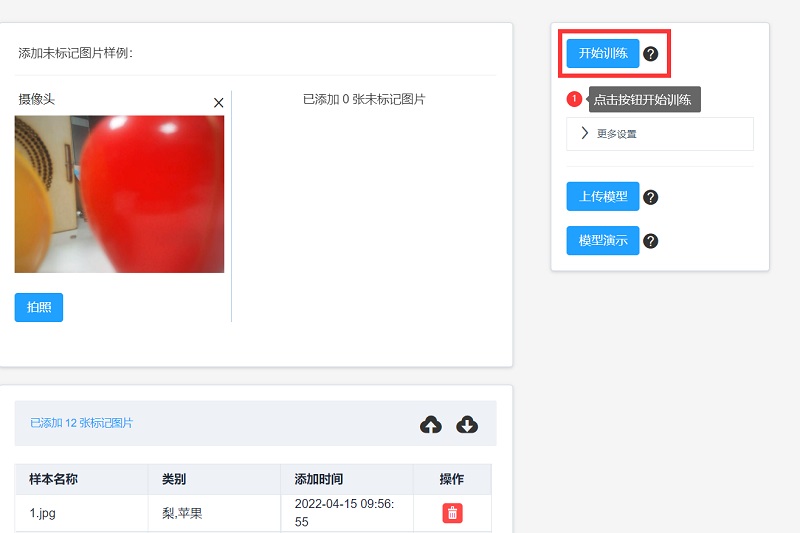

    图10

    （图10）开始训练

  • 训练完成后右方可以查看效果预览，来验证训练模型识别的准确性。效果如下图：

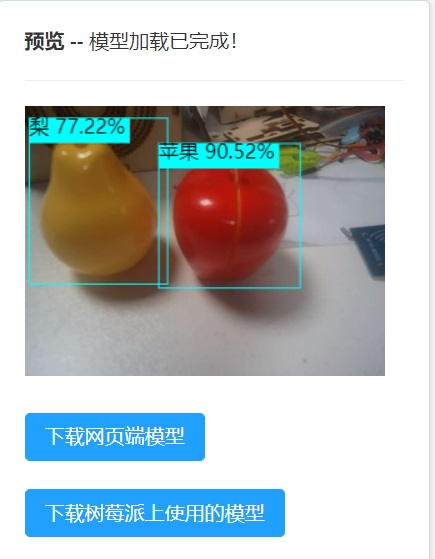

    图11

    （图11）模型效果预览

  • 如果训练模型预览的效果较好，那就可以将模型下载到树莓派上，以便在程序中调用。

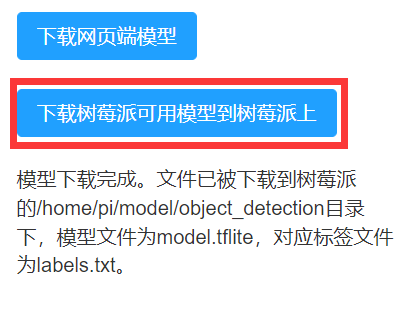

    图12

    （图12）下载模型到树莓派

下载模型需要一定时间，下载完成后会提示模型文件和标签文件保存的地址。下载的目录下有同名文件时会将原有文件改名为文件名加时间后缀再将模型文件保存到目录。

在树莓派中使用前面训练的模型进行物体检测

  • 使用物体检测模型的简易案例

    • 模型训练完成并下载到树莓派后，调用以下积木，调用以下积木，即可进行物体检测。

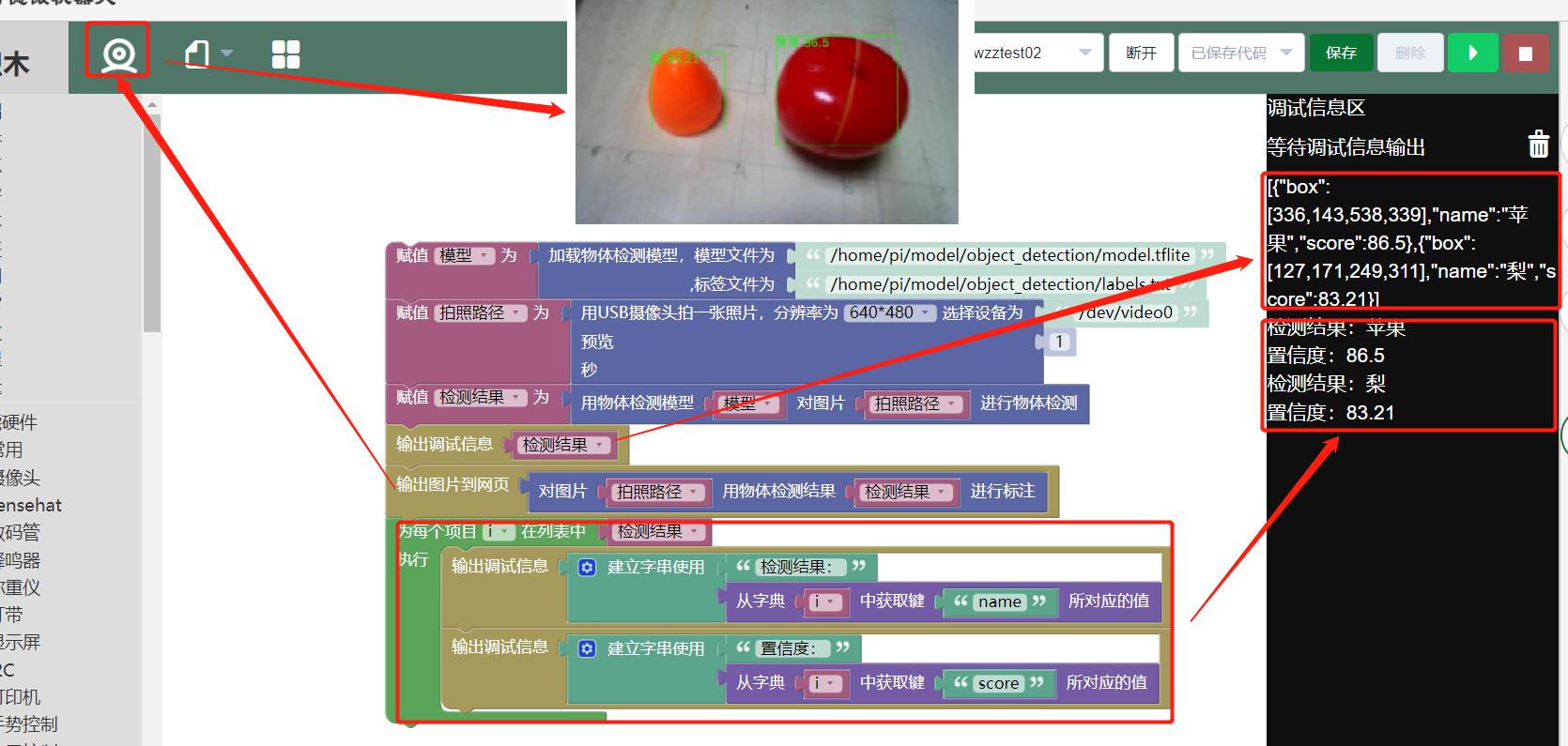

      图13

      （图13）物体检测实测

    • 在加载物体检测模型的积木块中，分别输入要加载的模型文件和标签文件路径。将要识别的物体放在摄像头下，点击运行，在右侧调试区查看运行结果。

    • 点击这里下载本案例代码。

  • 物体检测模型应用案例：水果计价

    • 案例简介：使用物体检测模型统计水果数量并计算价格。按下按钮，摄像头拍照并进行物体检测识别，根据识别结果分析图片中水果的数量，然后计算总价，并输出。
    • 代码截图：

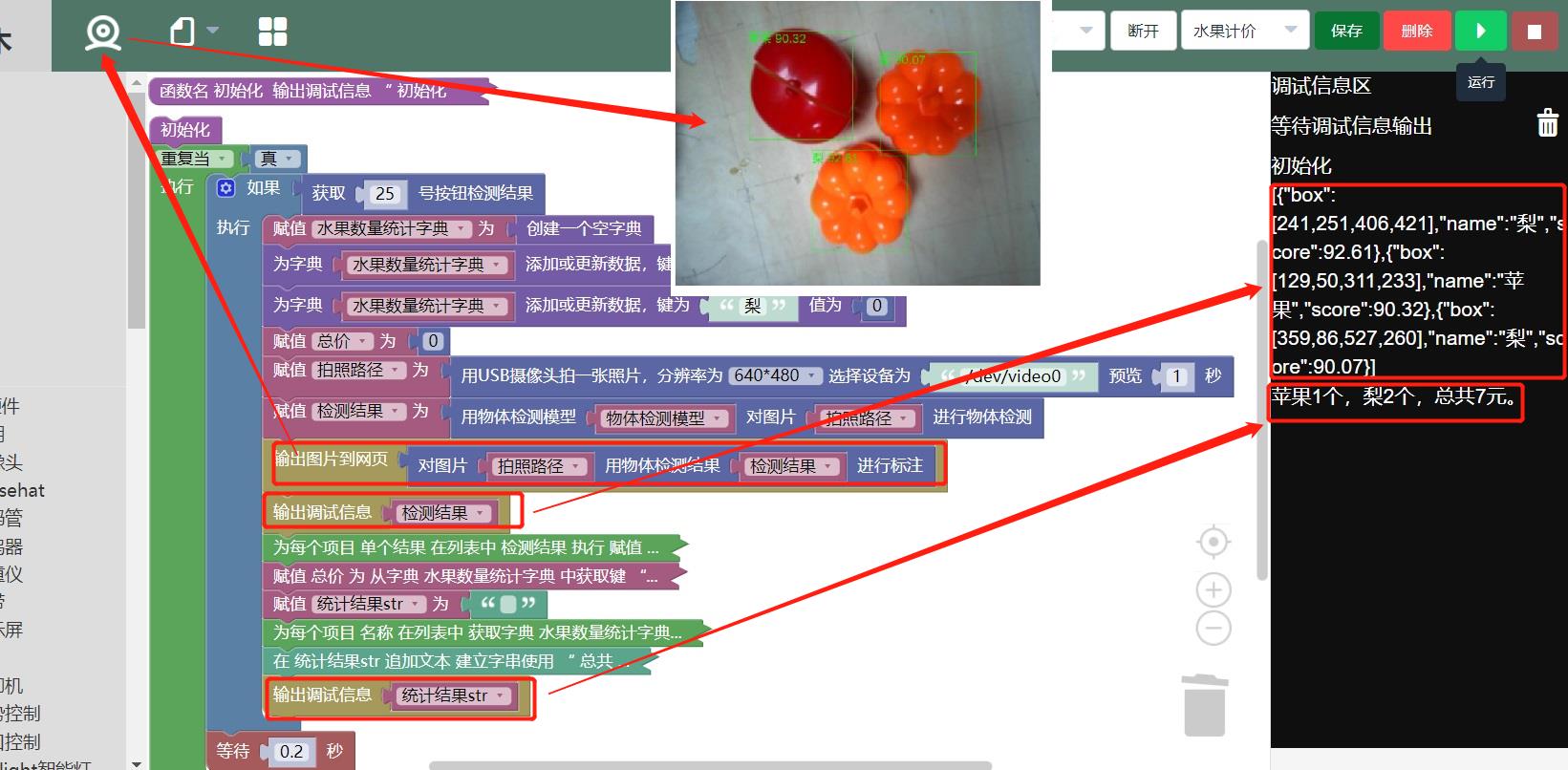

      图11

      （图14）物体检测案例--水果计价

    • 点击这里下载本案例代码。

  • 物体检测python应用案例：水果检测

    • 案例简介：使用python加载物体检测模型，在画面中显示检测的物体位置及置信度。
    • 效果演示
      图9

      （图15）物体检测python案例-水果检测演示

    • python代码

        import time
  import numpy as np
  import cv2
  from tflite_runtime.interpreter import Interpreter
  from PIL import Image, ImageDraw, ImageFont
  import _thread
  def load_labels(path):
      with open(path, 'r') as f:
          return {i: line.strip() for i, line in enumerate(f.readlines())}
  def cv2ImgAddText(img, text, left, top, textColor=(0, 255, 0), textSize=20):
      if (isinstance(img, np.ndarray)):  # 判断是否OpenCV图片类型
          img = Image.fromarray(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
      # 创建一个可以在给定图像上绘图的对象
      draw = ImageDraw.Draw(img)
      # 字体的格式
      fontStyle = ImageFont.truetype('/usr/share/fonts/truetype/wqy/wqy-zenhei.ttc', textSize)
      # 绘制文本
      draw.text((left, top), text, textColor, font=fontStyle)
      # 转换回OpenCV格式
      return cv2.cvtColor(np.asarray(img), cv2.COLOR_RGB2BGR)
  def annotate_objects(img, results, fps, textColor=(0, 255, 0), textSize=20):
      try:
          if (isinstance(img, np.ndarray)):  # 判断是否OpenCV图片类型
              img = Image.fromarray(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
          draw = ImageDraw.Draw(img)
          fontStyle = ImageFont.truetype('/usr/share/fonts/truetype/wqy/wqy-zenhei.ttc', textSize)
          for result in results:
              xmin, ymin, xmax, ymax = result['box']
              name = result['name']
              score = result['score']
              txt = f'{name} {score}'
              draw.text((xmin, ymin), txt, tuple(textColor), font=fontStyle)
              draw.rectangle([xmin, ymin, xmax, ymax], fill=None, outline = tuple(textColor))
          draw.text((0, 0), 'fps='+str(fps), tuple(textColor), font=fontStyle)
          return cv2.cvtColor(np.asarray(img), cv2.COLOR_RGB2BGR)
      except:
          traceback.print_exc()
          return None
  labels_path = '/home/pi/model/object_detection/labels.txt'
  model_path = '/home/pi/model/object_detection/model.tflite'
  g_threshold = 0.7
  labels = load_labels(labels_path)
  interpreter = Interpreter(model_path = model_path)
  interpreter.allocate_tensors()
  input_details = interpreter.get_input_details()
  output_details = interpreter.get_output_details()
  _, height, width, _ = input_details[0]['shape']
  try:
      cap = cv2.VideoCapture(0)
      while cap.isOpened():
          ret, origin_img = cap.read()
          imgWidth = origin_img.shape[1]
          imgHeight = origin_img.shape[0]
          new_img = origin_img.copy()
          new_img = cv2.cvtColor(new_img, cv2.COLOR_BGR2RGB)
          new_img = cv2.resize(new_img,(width,height))
          new_img = np.expand_dims(new_img, axis=0)
          if input_details[0]['dtype'] == np.float32:
              new_img = np.float32(new_img)
              new_img = new_img/255
          start_time = time.time()
          interpreter.set_tensor(input_details[0]['index'], new_img)
          # 开始预测
          interpreter.invoke()
          # 获取预测的结果
          boxes = interpreter.get_tensor(output_details[0]['index'])
          classes = interpreter.get_tensor(output_details[1]['index'])
          scores = interpreter.get_tensor(output_details[2]['index'])
          boxes = np.squeeze(boxes)
          classes = np.squeeze(classes).astype(np.int32)
          scores = np.squeeze(scores)
          # 设置识别阈值，剔除不好的结果
          results = []
          for i, score in enumerate(scores):
              if score >= g_threshold:
                  ymin, xmin, ymax, xmax = boxes[i]
                  xmin = int(xmin * imgWidth)
                  xmax = int(xmax * imgWidth)
                  ymin = int(ymin * imgHeight)
                  ymax = int(ymax * imgHeight)
                  result = {
                  'box': [xmin, ymin, xmax, ymax],
                  'name': labels[classes[i]],
                  'score': round(float(scores[i])*100,2)
                  }
                  results.append(result)
          elapsed_ms = (time.time() - start_time)
          fps = int(1/elapsed_ms)
          origin_img = annotate_objects(origin_img, results, fps, (0,255,0), 40)
          cv2.imshow("frame", origin_img)
          if cv2.waitKey(1) == ord('q'):
              break
  finally:
      cv2.destroyAllWindows()
Copyright © 古德微 2023 all right reserved，powered by GDWRobot本课修订时间： 2023-10-25
